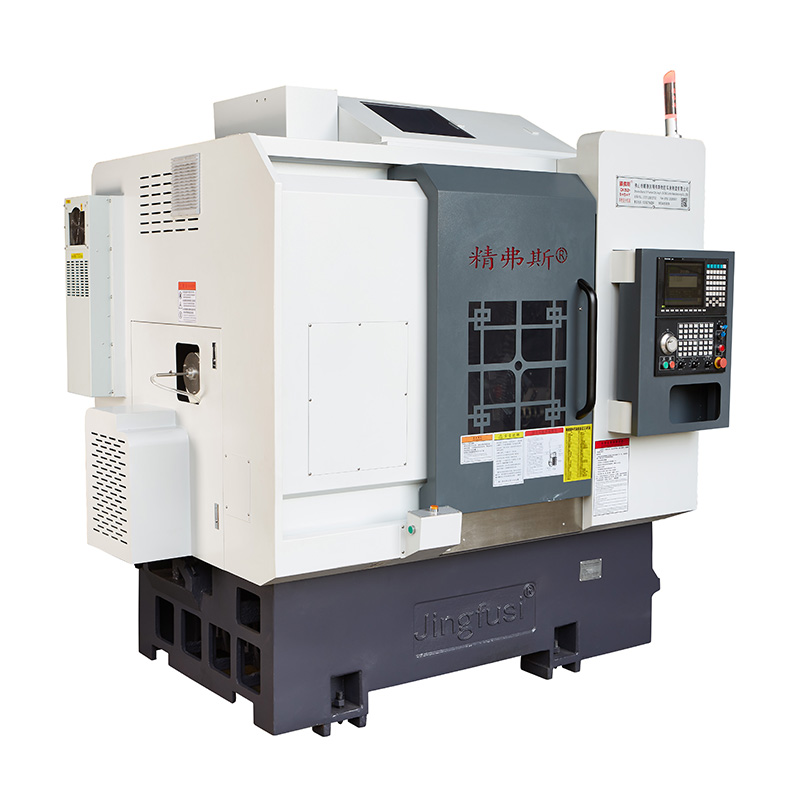

  • Revolverfejes esztergáló és maró kombinált gép - 0 Revolverfejes esztergáló és maró kombinált gép - 0

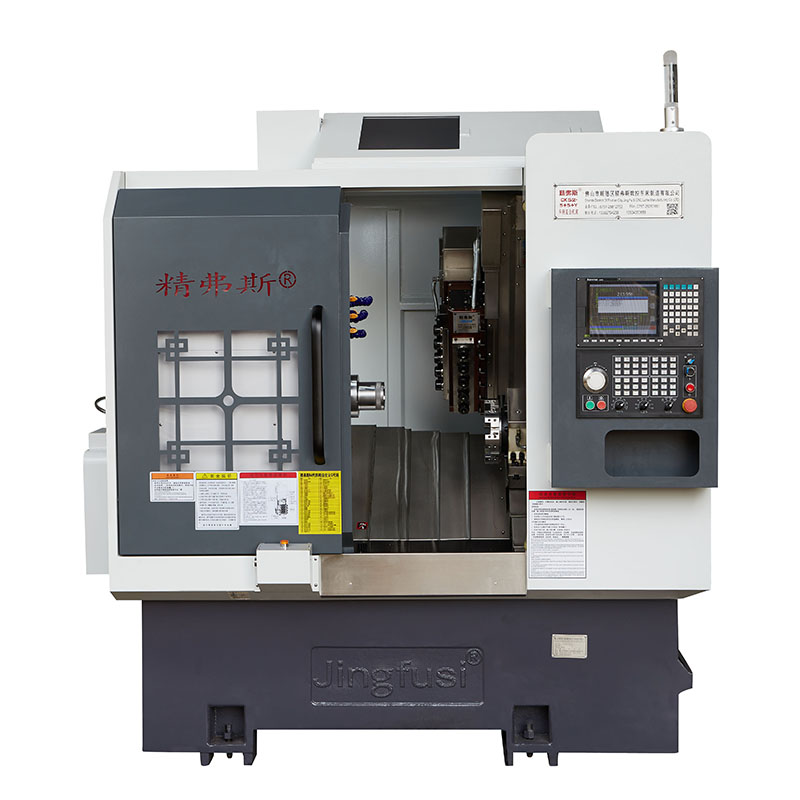

  • Revolverfejes esztergáló és maró kombinált gép - 1 Revolverfejes esztergáló és maró kombinált gép - 1

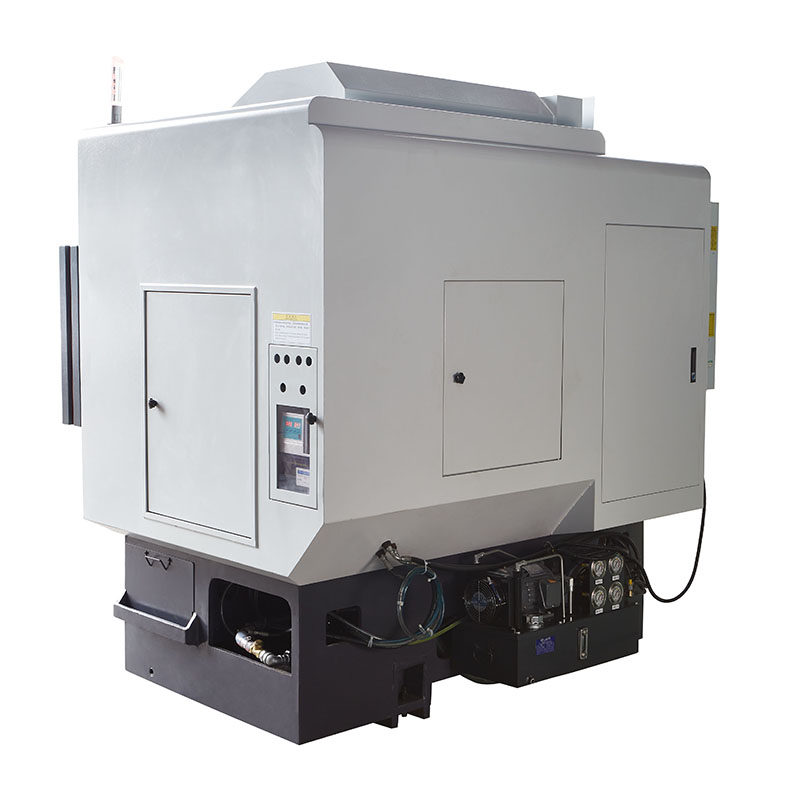

  • Revolverfejes esztergáló és maró kombinált gép - 2 Revolverfejes esztergáló és maró kombinált gép - 2

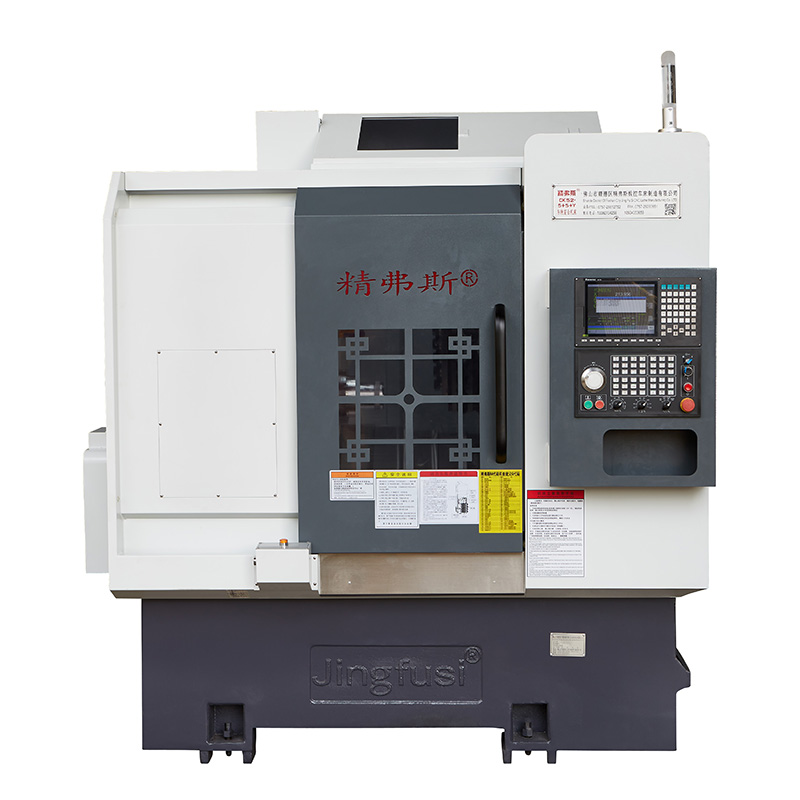

  • Revolverfejes esztergáló és maró kombinált gép - 3 Revolverfejes esztergáló és maró kombinált gép - 3

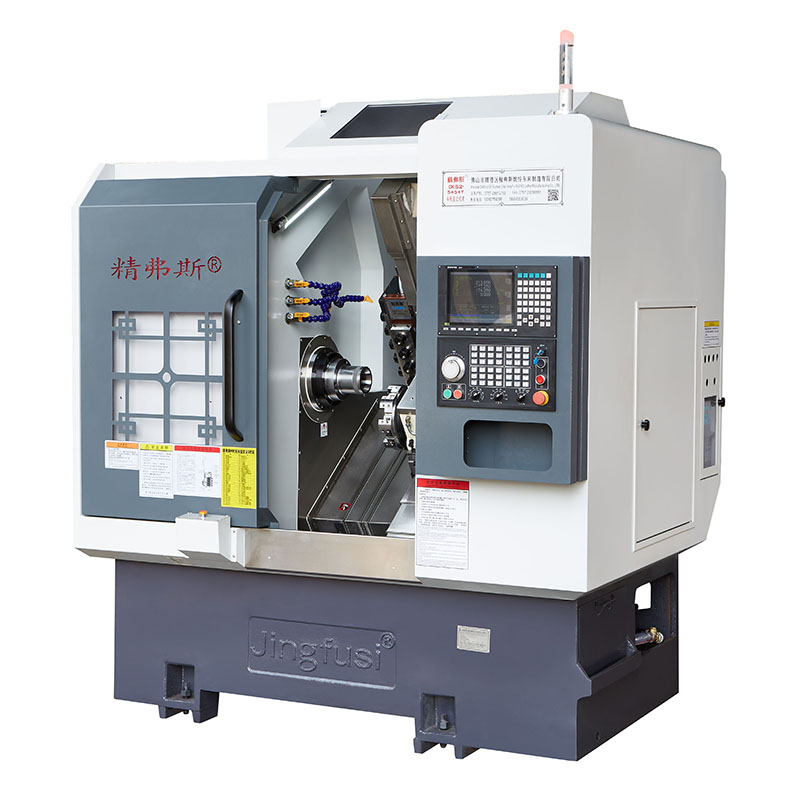

  • Revolverfejes esztergáló és maró kombinált gép - 4 Revolverfejes esztergáló és maró kombinált gép - 4

Revolverfejes esztergáló és maró kombinált gép

Nyugodtan megvásárolhatja tőlünk a Jingfusi® revolverfejes eszterga- és marógépet. Szívesen együttműködünk Önnel, és ha kérdése van, vagy további információra van szüksége, kérjük, ne habozzon kapcsolatba lépni velünk. Megkereséseire azonnal válaszolunk.

Modell:CK46-5+5+Y

Kérdés küldése

termékleírás


Professzionális gyártóként szeretnénk Önnek kiváló minőségű revolver-eszterga- és marógépet kínálni. És a legjobb értékesítés utáni szolgáltatást és időben történő szállítást kínáljuk Önnek.

termék leírás



Paraméterlista

tétel tartalom Mértékegység CK46-5+5+Y CK52-5+5+Y
Feldolgozási hatókör Lendüljön az ágy fölött mm Ø 500
A fordulási kör maximális hossza mm 320

Maximális rúdátmérő		 mm Ø 45 Ø 51 ~ 55
főtengely Maximális orsó fordulatszám fordulat 6000 (4000-re állítva) 4500 (3500-ra beállítva)
Orsófej típus
A2-5 A2-6
Orsó átmenő furat átmérője mm Ø 56 Ø 66
takarmány X/Z/Y tengely maximális löket mm 800/470/310
Az X/Z/Y tengely maximális gyors mozgása m/perc 24 (18. beállítás)/24 (18. beállítás)/15 (8. beállítás)
X/Z/Y tengelyű csavarrúd mm 32/32/25
X/Z/Y tengelysín mm 35/35/25
Késtorony Nyolc állomás torony PCS 8 állomás, felszerelhető duplalyukú szerszámtartókkal, opcionálisan 12 állomással
Erős fej Elektromos fejű szerszámtartó forma
ER25
A fej maximális sebessége fordulat 6000 (4000-re állítva), általában 4000-től használható termékek feldolgozására
Maximális beépítési fúró- és marófej átmérő mm Ø 16
Távolság az erőfej tengelye és a tengely között mm 65
elektromos gépek Főmotor teljesítménye/nyomatéka KW/Nm 7,5 KW/47,75 NM, opcionális 11 KW/70,03 Nm 80 és nagyobb feldolgozóképességű acél alkatrészekhez
X/Z/Y tengely motorteljesítmény/nyomaték KW/Nm Yaskawa 1,8KW/11,5Nm. Opcionális új generációs 2,4 KW/névleges 11,5 Nm
X/Z teljesítményfej motor teljesítmény/nyomaték KW/Nm 2,4 KW/11,5 NM
A fejmotor maximális fordulatszáma fordulat 5000
Egyéb Orsó pozicionáló fékberendezés
hidraulikus nyomás
Ágyhajlás ° 35°
Kés asztallap hossza X szélesség mm 700X290
Szerszámgép hossza X szélesség X magasság mm 2200X1580X2000
A teljes gép össztömege KG 3430
Teljhatalom kw 13
Átlagos energiafogyasztás kw/h 2

Szerszámgép pontosság

Gépi pontosság, Jingfus faktor szabvány:
Fő tesztelem Sematikus ábrája Gyári szabvány
Orsó radiális üteme A külső kúp kifutásának észlelése 0.0035
X-tengely ismétlési pozíciója Az X-tengely ismételt pozicionálásának észlelése. Megjegyzés: Először körülbelül 50-szer jósoljon meg, hogy kiegyenlítse a hideg és a meleg motor hibáját, majd észlelje az ismételt pozicionálást. 0.003
Z-tengely ismétlési pozíció
Ismételt pozicionálás észlelése a Z tengelyen. Megjegyzés: Először körülbelül 50-szer jósoljon meg, hogy kiegyenlítse a hideg és a meleg motor hibáját, majd észlelje az ismételt pozicionálást. 0.003
Y tengely ismétlési pozíciója Ismételt pozicionálás észlelése az Y tengelyen. Megjegyzés: Először körülbelül 50-szer jósoljon meg, hogy kiegyenlítse a hideg és a meleg motor hibáját, majd észlelje az ismételt pozicionálást. 0.004
C tengely ismétlési pozíciója Érzékelje a C-tengely rögzített pontjának áthelyezését, megjegyzés: először körülbelül 50-szer jósoljon meg, hogy kiegyenlítse a hideg és a meleg motor hibáját, majd észlelje az ismételt pozicionálást 20 ívmásodperc
C tengely pozíció forgó   Határozza meg a C-tengely véletlenszerű pozíciópontosságát, vegye figyelembe: először körülbelül 50-szer jósoljon meg, hogy kiegyenlítse a hideg és a meleg motor hibáját, majd ellenőrizze az ismételt beállításokat 72 ívmásodperc
Erős fej befogó ütés Kúpverés 0.015
Erős fej befogó ütés
Befogó verés 0.01
Ha az ügyfél az X/Z/Y tengely ISO vagy VD1 pontosságát szeretné tesztelni, akkor azt a szerződés megkötésekor kell meghatározni. Az ügyfélnek a Jingfusi Factory kezdeti elfogadásával egyidejűleg kell tesztelnie ezt a tételt.
