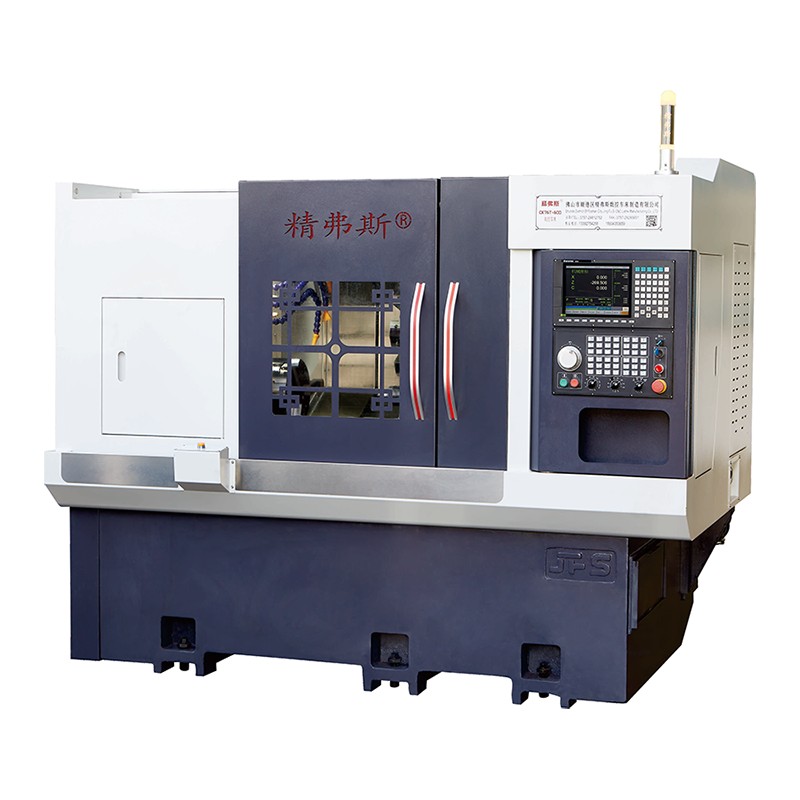

Esztergafejű CNC eszterga CK52 76TW-600

A Jingfusi tartós esztergáló tornyos CNC esztergát kínál CK52 76TW-600. Ez a termék integrált öntőszerkezet-tervezést alkalmaz, lágyítás, vibrációs öregedés és egyéb többszörös precíziós feldolgozás után, nemcsak a berendezés hosszú távú működésének stabilitásának biztosítása érdekében, hanem a szerszámgép teljes élettartamának hatékony meghosszabbítása érdekében is.

Modell:CK46/52

Kérdés küldése

termékleírás

A Jingfusi egy professzionális esztergáló tornyos CNC eszterga CK52 76TW-600 gyártó. Íme termékünk főbb tulajdonságai:

· Alkalmas nemesacél, tániumötvözetek, szénszál, penészacél és egyéb anyagok durva és finis megmunkálására.
·Négy reteszelő funkcióval van felszerelve, hogy megakadályozza a kilökődés során a lötyögést és a billegést, így biztosítva a megmunkálási pontosságot.
· Az integrált öntvény öregedési folyamatokon megy keresztül, például izzításon és vibrációs időn, hogy garantálja a hosszú távú stabilitást és meghosszabbítsa a szerszámgép élettartamát.

Fő specifikáció

Eszterga modellje		egység	CK52TW-600	CK76TW-600	A CK76TBW-600 professzionális gyártója akár 300 mm átmérőjű öntőacélból.	Remart
Feldolgozási kapacitás	Maximális lengésátmérő az eszterga felett	mm	Q600	O600	0600
	Maximális beszabályozási átmérő	mm	250	Ø300	Ø400	Korong
	Max.fordulási hossz	mm	560	560	560
Orsó	Orsós hidraulikus tokmány	be	8”	10”	10”
	Orsó középpont magassága a talajtól	mm	1030	1030	1030
	Orsó orr	-	A2-6	A2-8	A2-8
	Orsó furat átmérője	mm	Q66	Q86	086
	Maximális rúd anyagátmérő	mm	051	072	072
	Maximális orsó fordulatszám	r/perc	4000	2000	2000
	Az orsómotor teljesítménye/nyomatéka	Kw/N.m	11Kw/72Nmor 15Kw/95,5Nm	15Kw/95.5Nm vagy 15Kw/143Nm	15Kw/143Nm vagy 15Kw/192Nm

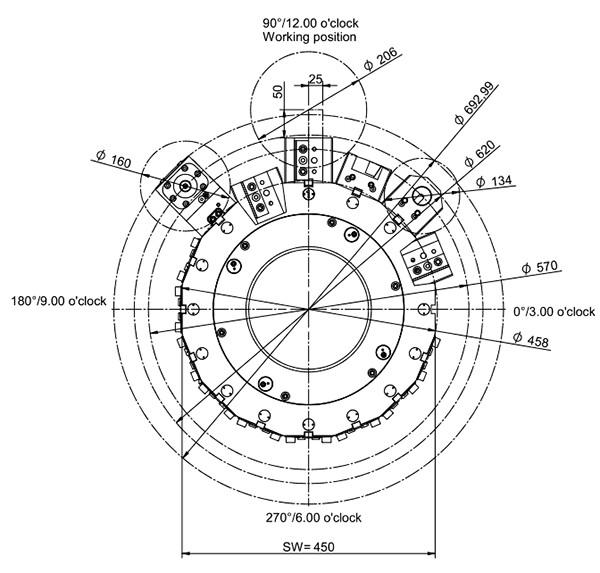

Szervo torony	Torony modell		100-12T	100-12T	125-8T	Választható
Előtolási tengely	Max.gyors menetsebesség	m/perc	24	24
	×/Z tengely motorteljesítmény/nyomaték	Kw/N.m	YASKAWAl 1,8 KW/1,5 Nm vagy SYNTEC 248 KW/névleges 11,5 Nm	YASKAWAl 1,8 KW/1,5 Nm vagy SYNTEC 2,48 KW/névleges 11,5 Nm	YASKAWAI 1,8 KW/15Nm vagy SYNTEC 2.48KW/névleges 11.5Nm
	XZ-tengelyes C3-grad bll csavarok	-	40/40	40/40	40/40
	X/Z tengelyű görgős vezetősínek	-	35/45	35/45	35/45
	X tengely effektív mozgás	mm	230	230	230
	Z tengely hatásos mozgás	mm	580	580	580

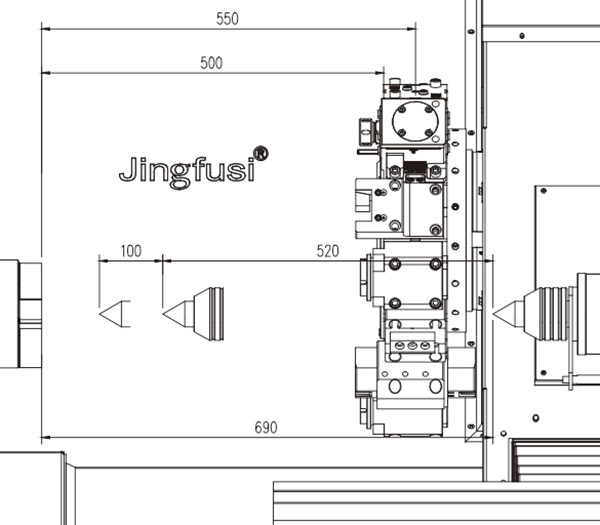

Tailstock	Tail Seat Trip	mm	520	520	520
Tailstock	csap kúpos furat	MK	Morse #5	Morse #5	Morse #5
Berendezésspecifikációk	A gép nettó tömege	kg	3800	3900	4300
	A gép teljes teljesítménye	KW	21	23	26
	Gép H×Sz×M	mm	2500×1600×1700	2500×1600×1700	2500×1600×1700

A szerszámgépet folyamatosan optimalizálják; a fenti paraméterekhez tekintse meg a szerszámgép aktuális adatait.

Választható elemek

Konfigurációs elem		CK52TW-600	CK76TW-600	A CK76TBW-600 akár 300 mm átmérőjű öntőacél professzionális gyártója
Főorsó	Mechanikus orsó	●	●	●
Főorsó	Elektromos orsó	O	O	O
vezérlő	SYNTEC vezérlő	●	●	●
vezérlő	FANUC vezérlő	O	O	O
Előtolási tengely	Yaskawa	●	●	●
Előtolási tengely	SYNTEC	O	O	O
Tornyocska	100-12T	●	●	一
Tornyocska	125-8T	O	O	●
Befogás	Húzza vissza a bilincset	●	●	●
Befogás	Chuck	O	O	O
	Etetőeszköz	O	O	O
	Forgács szállítószalag	O	O	O
	Automatizált robot	O	O	O
	Olajköd leválasztó	O	O	O
