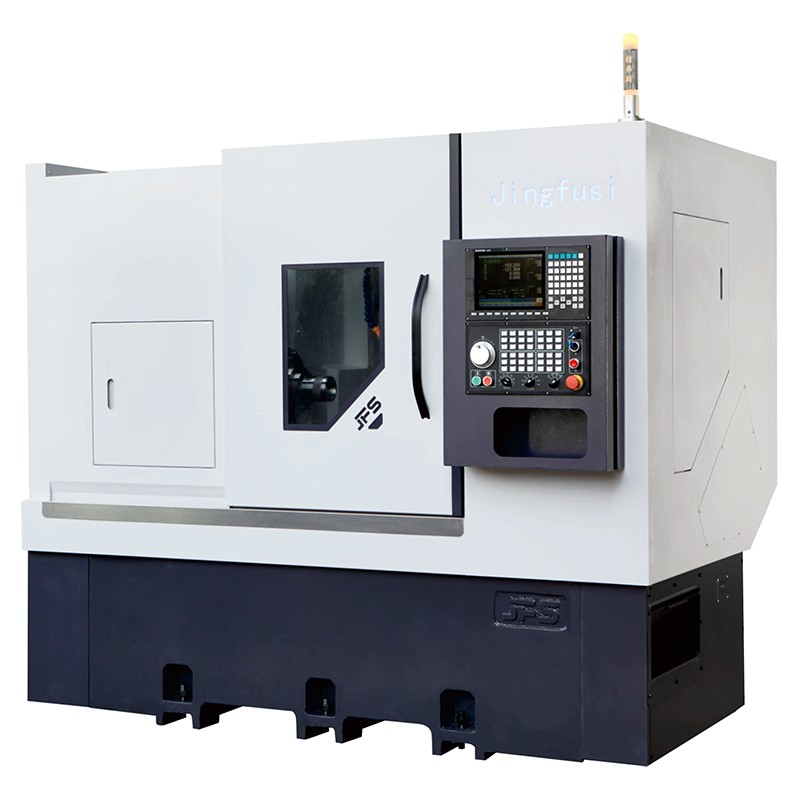

Esztergafejű CNC eszterga CK46 52 76TWS

Gyárként a Jingfusi minőségi esztergáló tornyos CNC eszterga CK46 52 76TWS-t gyárt az ügyfelek számára. Ezt a terméket több precíziós eljárással dolgozták fel, ami nemcsak a berendezés hosszú távú stabil működését biztosítja, hanem a szerszámgép teljes élettartamát is. A teljes költségteljesítmény nagyon magas, mind a szerszámgép hatékonysága, mind a későbbi időszak karbantartási költsége kiváló. Üdvözöljük, lépjen velünk kapcsolatba!

Modell:CK46/52

Kérdés küldése

termékleírás

A Jingfusi beszállító CK46 52 76TWS esztergáló tornyos CNC esztergája alkalmas olyan anyagok durva és simító megmunkálására, mint a rozsdamentes acél, titánötvözet, szénacél és öntőacél. Az alábbiakban a termék további jellemzői vannak:

· Négy reteszelő funkcióval van felszerelve, amelyek megakadályozzák a kilökődés során a lötyögést és a billenést, így biztosítva a megmunkálási pontosságot.
· Az integrált öntvény öregedési folyamatokon megy keresztül, például izzításon és vibrációs időn, hogy garantálja a hosszú távú stabilitást és meghosszabbítsa a gép élettartamát.

Fő specifikáció

Eszterga modellje		egység	CK46TWS	CK52TWS	CK76TWS	Remart
Feldolgozási kapacitás	Yaxis Max.gyors menetsebesség	mm	Q400	0400	0400
	A berendezés specifikációi	mm	Ø200	Ø250	Ø300	Korong
	Max.fordulási hossz	mm	380	380	380
Orsó	Orsós hidraulikus tokmány	be	6"	8"	10”
	Az orsó középpontjának magassága a talajtól	mm	1080	1080	1080
	Orsó orr	-	m/my	A2-6	A2-8
	Orsó furat átmérője	mm	②56	Q66	ø56
	Maximális rúd anyagátmérő	mm	45	10"	072
	Maximális orsó fordulatszám	fordulat	4500	4000	2000
	Az orsómotor teljesítménye/nyomatéka	Kw/N.m	11Kw/72Nmor 15Kw/95,5Nm	15Kw/95.5Nm vagy 15Kw/143Nm	15Kw/143Nm vagy 15Kw/192Nm

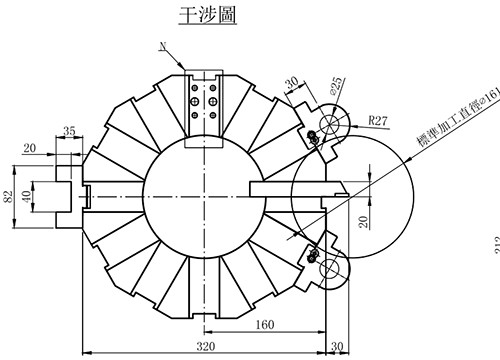

Szervo torony	Torony modell		80-12T	80-12T	80-12T
Előtolási tengely	X tengelyhatásos mozgás	m/my	24	24	24
	×/Z tengely motorteljesítmény/nyomaték	Kw/N.m	YASKAWAI 1,3 KW/8,34 Nm vagy SYNTEC 1,8 KW/névleges 11,5 Nm	YASKAWAI 1,3 KW/8,34 Nm vagy SYNTEC 1,8 KW/névleges 11,5 Nm	YASKAWAI 1.3KW/8.34Nm vagy SYNTEC 1.8KW/névleges 11.5Nm
	XZ-tengelyes C3-grad bll csavarok	-	32/32	32/32	32/32
	X/Z tengelyű görgős vezetősínek	-	35/35	35/35	35/35
	X tengely effektív mozgás	mm	230	230	230
	Z tengely hatásos mozgás	mm	400	400	400
Tailstock	Tail Seat Trip	mm	400	400	400
Tailstock	csap kúpos furat	MK	Morse #5	Morse #5	Morse #5
Berendezésspecifikációk	A gép nettó tömege	kg	3500	3600	3700
	A gép teljes teljesítménye	KW	11	14.5	18.5
	Gép HxSzxM	mm	2300×1600×1700	2300×1600×1700	2300 × 1600 × 1700

A szerszámgépet folyamatosan optimalizálják; kérjük, tekintse meg a gép aktuális adatait is a fenti paraméterekhez.

Választható elemek

Konfigurációs elem		CK46TWS	CK52TWS	CK76TWS
Főorsó	Mechanikus orsó	●	●	●
Főorsó	Elektromos orsó	O	O	O
vezérlő	SYNTEC vezérlő	●	●	●
vezérlő	FANUC vezérlő	O	O	O
Előtolási tengely	Yaskawa	●	●	●
Előtolási tengely	SYNTEC	O	O	O
Befogás	Húzza vissza a bilincset	●	●	●
Befogás	Chuck	O	O	O
Segédberendezések	Etetőeszköz	O	O	O
	Forgács szállítószalag	O	O	O
	Automatizált robot	O	O	O
	olajköd leválasztó	O	O	O
