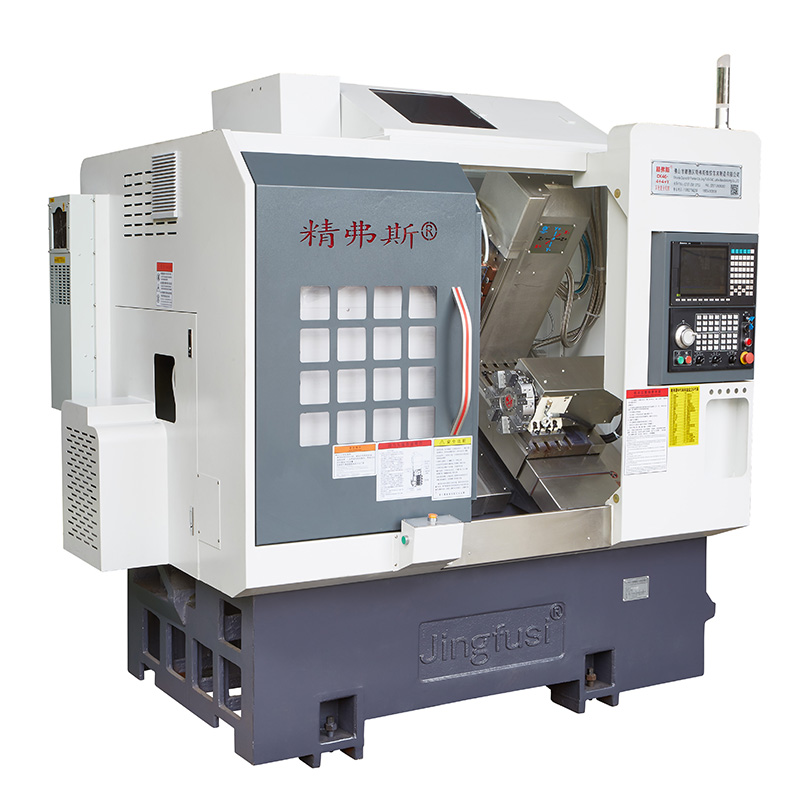

Automata CNC eszterga- és marógép

Az automatikus CNC eszterga- és marógép egy fejlett gyártóberendezés, amelyet széles körben használnak különféle iparágakban, például a repülőgépgyártásban, az autóiparban és a precíziós mérnöki munkákban, összetett alkatrészek és szerelvények hatékony előállításához. Ez a gép egyetlen egységben egyesíti az eszterga- és marási funkciókat, sokoldalúságot és nagyobb termelékenységet biztosítva.

Modell:CK46-4+4+Y

Kérdés küldése

termékleírás

Ezek az automatikus CNC eszterga- és marógépek számítógépes numerikus vezérlőrendszerrel vannak felszerelve, amely precíz és automatizált megmunkálási műveleteket tesz lehetővé. A kezelők CAD/CAM szoftverrel programozzák a gépet a kívánt alkatrészméretek és szerszámpályák megadására.

Ezek az automatikus CNC eszterga- és marógépek esztergálási és marási műveleteket végezhetnek. Az esztergálás során a munkadarabot forgatják, miközben a vágószerszám formálja az anyagot, míg a marásnál egy álló munkadarab és egy forgó vágószerszám.

Géputazási diagram

termék leírás

Paraméterlista

tétel	Eszterga modellje	Mértékegység	CK46-4+4+Y	CK52-4+4+Y
Feldolgozási hatókör	Lendüljön az ágy fölött	mm	Ø 500
	A fordulási kör maximális hossza	mm	320
	Maximális rúdátmérő	mm	Ø 45	Ø 51 ~ 55
főtengely	Orsófej típus		A2-5	A2-6

	Orsó átmenő furat átmérője	mm	Ø 56	Ø 66
	Maximális orsó fordulatszám	fordulat	6000 (4500-ra állítva)	4500 (3500-ra beállítva)
takarmány	Az X/Z/Y tengely effektív mozgása	mm	800/470/260

	Az X/Z/Y tengely maximális gyors mozgása	m/perc	24 (18. beállítás)/24 (18. beállítás)/15 (8. beállítás)
	X/Z/Y tengelyű csavarrúd	mm	32/32/25
	X/Z/Y tengelysín	mm	35/35/25
Késtorony	Nyolc állomás torony	PCS	8 állomás, felszerelhető duplalyukú szerszámtartókkal, opcionálisan 12 állomással
Erős fej	Elektromos fejű szerszámtartó forma		ER25


	Elektromos fejű szerszám	PCS	Z-tengely 4+X-tengely 4, 4 további rögzített szerszámtartóval
	A fej maximális sebessége	fordulat	6000 (4000-re állítva), általában 4000-től használható termékek feldolgozására
	Távolság az erőfej tengelye és a tengely között	mm	65
elektromos gépek	Főmotor teljesítménye/nyomatéka	KW/Nm	Új generációs 7,5 kW, 47,75 NM. A 80 feletti megmunkálási kapacitású acél alkatrészek opcionálisan felszerelhetők 11 kW, 70,03 Nm nyomatékkal

	X/Z/Y tengely motorteljesítmény/nyomaték	KW/Nm	1,3 kW/8,39 NM
	X/Z teljesítményfej motor teljesítmény/nyomaték	KW/Nm	1,7 KW/8NM
	A fejmotor maximális fordulatszáma	fordulat	5000
Egyéb	Orsó pozicionáló fékberendezés		hidraulikus nyomás


	Ágyhajlás	°	35°
	Szerszámgép hossza X szélesség X magasság	mm	2200X1580X1900
	A teljes gép össztömege	KG	3430
	Teljhatalom	kw	13
	Átlagos energiafogyasztás	kw/h	2

Szerszámgép pontosság

Gépi pontosság, Jingfus faktor szabvány:
Fő tesztelem	Sematikus ábrája	Gyári szabvány


Orsó radiális üteme		A külső kúp kifutásának észlelése	0.0035


X-tengely ismétlési pozíciója		Az X-tengely ismételt pozicionálásának észlelése. Megjegyzés: Először körülbelül 50-szer jósoljon meg, hogy kiegyenlítse a hideg és a meleg motor hibáját, majd észlelje az ismételt pozicionálást.	0.003


Z-tengely ismétlési pozíció		Ismételt pozicionálás észlelése a Z tengelyen. Megjegyzés: Először körülbelül 50-szer jósoljon meg, hogy kiegyenlítse a hideg és a meleg motor hibáját, majd észlelje az ismételt pozicionálást.	0.003


Y tengely ismétlési pozíciója		Ismételt pozicionálás észlelése az Y tengelyen. Megjegyzés: Először körülbelül 50-szer jósoljon meg, hogy kiegyenlítse a hideg és a meleg motor hibáját, majd észlelje az ismételt pozicionálást.	0.004


C tengely ismétlési pozíciója		Érzékelje a C-tengely rögzített pontjának áthelyezését, megjegyzés: először körülbelül 50-szer jósoljon meg, hogy kiegyenlítse a hideg és a meleg motor hibáját, majd észlelje az ismételt pozicionálást	20 ívmásodperc


C tengely pozíció forgó		Határozza meg a C-tengely véletlenszerű pozíciópontosságát, vegye figyelembe: először körülbelül 50-szer jósoljon meg, hogy kiegyenlítse a hideg és a meleg motor hibáját, majd ellenőrizze az ismételt beállításokat	72 ívmásodperc


Erős fej befogó ütés		Kúpverés	0.015

Erős fej befogó ütés		Befogó verés	0.01

Ha az ügyfél az X/Z/Y tengely ISO vagy VD1 pontosságát szeretné tesztelni, akkor azt a szerződés megkötésekor kell meghatározni. Az ügyfélnek a Jingfusi Factory kezdeti elfogadásával egyidejűleg kell tesztelnie ezt a tételt.
