Mk

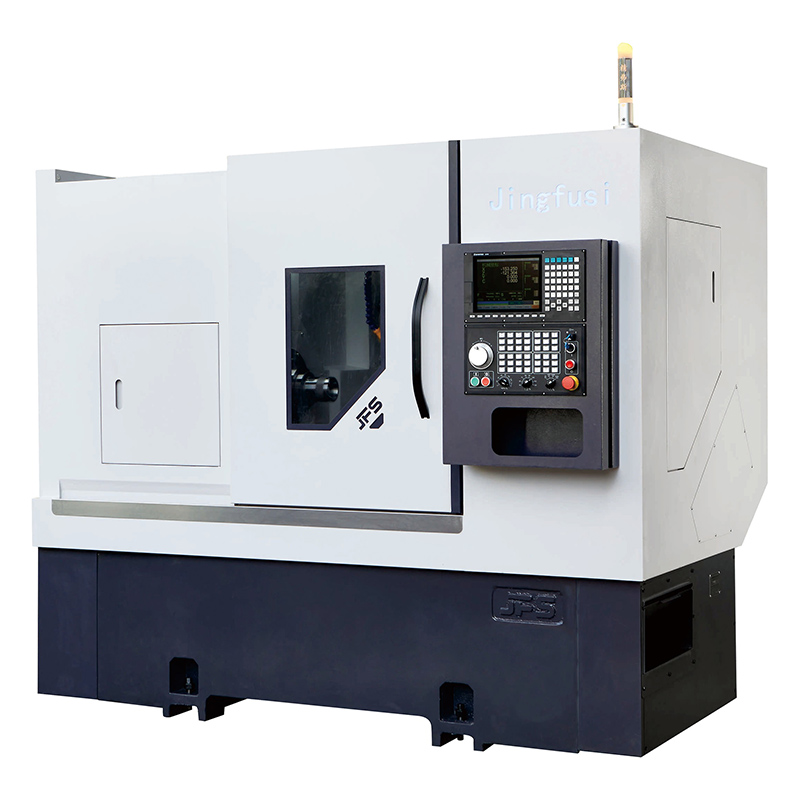

A Jingfusi gyárból származó Power Turret CNC eszterga CK46 52DTY kettős teljesítményű fejjel és nagy sebességgel, sebességváltóval rendelkezik a stabil megmunkálás érdekében, rugalmas kétutas forgácseltávolítással és hosszú gépélettartammal. További információért forduljon hozzánk.

Modell:CK46/52DTY

Kérdés küldése

termékleírás

Gyártóként a Jingfusi kiváló minőségű Power Turret CNC eszterga CK46 52DTY.

Termék jellemzők

A teljesen konzisztens konfiguráció, az öntési szerkezet, az öregedéskezelés és az összeszerelési pontosság előfeltétele, hogy a virtuális Y tengely és a függőleges Y tengely megvannak a maga előnyei: a virtuális Y tengely merevebb, és a kerekség beállítása kényelmesebb; A függőleges Y tengely rugalmasabb a lökethosszabbításban, és a megmunkált munkadarab felületi minősége is jobb. Ugyanakkor a programozási művelet egyszerűbb, mint a virtuális Y tengely.

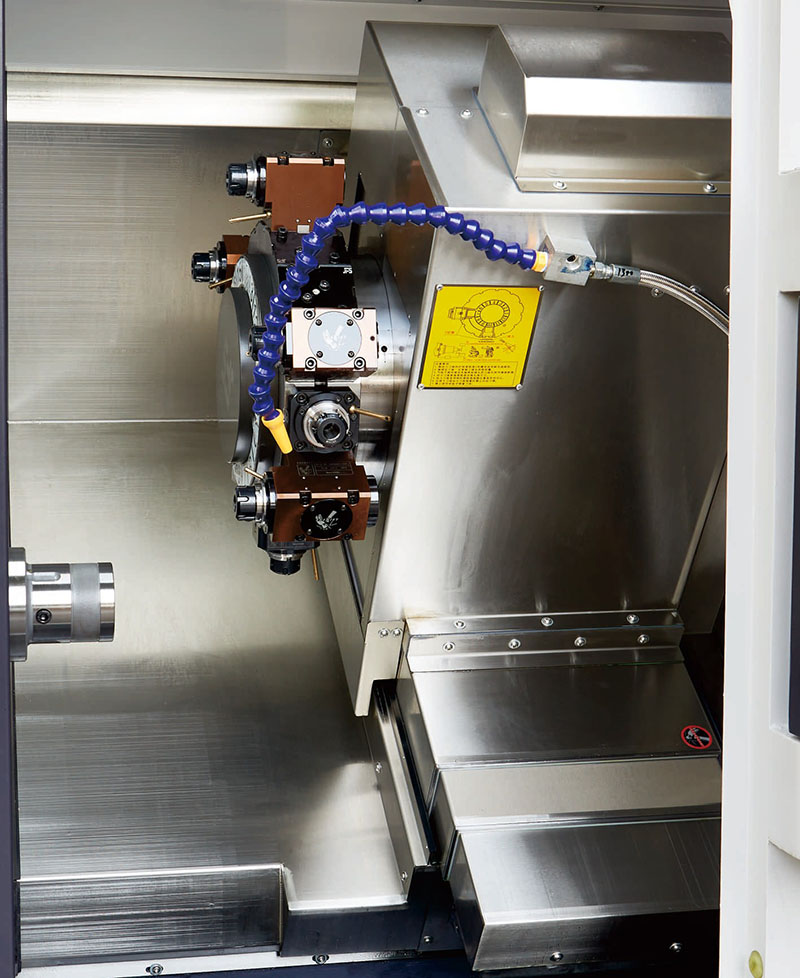

Ezen túlmenően a berendezés a következő praktikus jellemzőkkel is rendelkezik: a 0°-os teljesítményfej stabil, 8000 ford./perc, a 90°-os teljesítményfej névleges munkasebessége 6500 RPM; A szerszámtartó a sebességváltó nélküli modul átviteli kialakítást alkalmazza, kiküszöbölve a hőforrás hatását a gyökérből, ami hatékonyan garantálja a megmunkálási pontosságot; marás és eszterga funkciók integrálva vannak, amelyek könnyen megfelelnek az összetett anyagok, például a rozsdamentes acél, a titánötvözet és a szénacél megmunkálási követelményeinek; A forgácseltávolító rendszer oldalsó + hátul integrált kialakítást alkalmaz, rugalmas beépítési módot, tetszőlegesen kiválasztható a tényleges munkakörülmények szerint.

Ezenkívül az egész gépöntvényt izzításnak, vibrációs öregítésnek és egyéb többcsatornás öregítési folyamatoknak vetik alá, amelyek nemcsak a hosszú távú feldolgozási folyamat stabilitását biztosítják, hanem hatékonyan meghosszabbítják a berendezés élettartamát.

Fő specifikáció

Eszterga modellje		egység	CK52DTYW-500	CK76DTYW-500	Remart
Feldolgozási kapacitás	Yaxis Max.gyors menetsebesség	mm	0700	10"
	Maximális forgási átmérő	mm	0230	Ø230
	Max.fordulási hossz	mm	500	500
Orsó	orsó hidraulikus tokmány	be	8"	10"
	Orsó középpont magassága a talajtól	mm	1150	1150
	Orsó orr		A2-6	A2-8
	Orsó furat átmérője	mm	Q66	086
	Maximális rúdátmérő	mm	10"	072
	Maximális orsó fordulatszám	fordulat	4000	2000
	Az orsómotor teljesítménye/nyomatéka	Kw/N.m	11Kw/72N.m	15Kw/143N.m	Opcionálisan beépített 11kW/60Nm/ Opcionálisan beépített 22kW/170Nm
Erőtorony	Segédberendezések	-	BMT55-16Tor BMT55-12T	BMT55-16Tor BMT55-12T	Tajvani GPM szervomotoros torony, korábban német SAUTER márka.
	Revolvermotor teljesítménye/nyomatéka	Kw/N.m	5,7Kw/18N.m vagy 3.1KW/15Nm	5,7Kw/18N.m vagy 3.1KW/15Nm
	Teljesítmény tolmax sebesség	r/mm	5000	5000	° 8000 RPM-en, 90 ° pedig 6500 RPM-en üzemeltethető.
X/Z/Y tengely előtolás	×Z tengely Max.gyors fordulatszám	m/my	24	24
	Yaxis Max.gyors menetsebesség	m/my	15	15
	X/Z/Y-tengely motorteljesítmény/nyomaték	Kw/N.m	YASKAWAI 29KW/186Nm vagy SYTEC 3.1KW/15Nm	YASKAWA 29KW/186Nm vagy SYMTEC 3.1KW/15Nm
	XZY-xis C3 minőségű golyós csavarok	-	40/40/40	40/40/40
	XZY-tengelyű rller vezetősínek	-	35/45/35	35/45/35
	Xaxis effektív út	mm	250	250
	Z tengely hatásos mozgás	mm	500	500
	Y tengely effektív út	mm	112 (±56)	112 (±56)
	Bmaesthogh	mm	50	50	A 70-es középső nagy teljesítményű szerszámtartón alapul
Tailstock	BMT55 Power Turbo	mm	520	520	programozott farokszár
Tailstock	Kidobócsap kúpos furata	MK	hétfő 5#	hétfő 5#
Berendezésspecifikációk	A gép nettó tömege	kg	4500	4600
	A gép teljes teljesítménye	KW	26	30
	Gép H×Sz×M	mm	2500×1680×1900	2500×1680×1900

A szerszámgépet folyamatosan optimalizálják; a fenti paraméterekhez tekintse meg a szerszámgép aktuális adatait.

Választható elemek

Konfigurációs elem		CK52DTYW-500	CK76DTYW-500
Főorsó	Mechanikus orsó	●	●
Főorsó	Elektromos orsó	O	O
vezérlő	SYNTEC vezérlő	●	●
vezérlő	FANUC vezérlő	O	O
Előtolási tengely	Yaskawa	●	●
Előtolási tengely	SYNTEC	O	O
flush	BMT55 erőtorony	●	●
flush	BMT55 erőtorony	一	O
Tailstock	Morse #5	O	O
Befogás	Húzza vissza a bilincset	●	●
Befogás	Chuck	O	O
Segédberendezések	Az alkatrészek összegyűjtik az eszközt	O	O
	Etetőeszköz	O	O
	Forgács szállítószalag	O	O
	Automatizált robot	O	O
	Olajköd leválasztó	O	O
