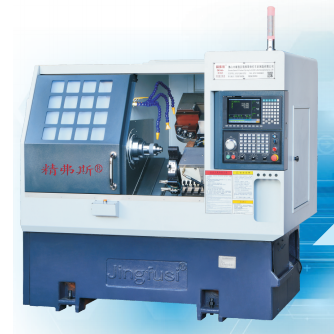

Belső háromgörbe hornyos eszterga- és marógép

A Jingfusi® belső, három görbületű hornyos eszterga- és marógép egy speciális megmunkáló szerszám, amelyet három ívelt vagy kontúrozott felületű belső hornyok precíziós megmunkálására használnak. Ezt a belső háromgörbületű hornyos eszterga- és marógépet általában olyan iparágakban alkalmazzák, ahol bonyolult alkatrészek gyártását igénylik belső hornyokkal vagy profilokkal, amelyeket a hagyományos megmunkálási módszerekkel nem lehet könnyen létrehozni.

Modell:CK46-3+2

Kérdés küldése

termékleírás

Bár elsősorban belső horony megmunkálására használják, ezek a gépek más megmunkálási műveleteket is képesek kezelni, így sokoldalúan használhatók az alkalmazások széles körében. Az olyan iparágak, mint a repülőgépipar, az orvosi eszközök gyártása, az autóipar és a precíziós mérnöki ipar, gyakran támaszkodnak ezekre a gépekre bonyolult és nagy pontosságú alkatrészek előállításához. A belső háromgörbű hornyos eszterga- és marógépek különféle anyagokat, köztük fémeket, műanyagokat és kompozitokat képesek feldolgozni, az adott megmunkálási igényektől függően.

Géputazási diagram

termék leírás

Paraméterlista

Tétel	Mértékegység	Leírás
Max. esztergálási átmérő	mm	250
Max. lengő átm. eszterga fölött	mm	Ø500
Max. forgatási átmérő a csúszóágyon keresztül	mm	Ø160
Ferde ágyas fokozat	fokozat	35°
X-tengely hatékony mozgás	mm	1000
Z-tengely hatékony mozgás	mm	400
X/Z tengely max. gyors utazási sebesség	m/perc	24
Öntöttvas alapterület	㎡	1,8 x 1,1
A gép mérete: H x Sz x Ma	mm	2100x1580x1800
A gép nettó tömege	kg	2600
szerszám sz.	db	8
Négyszögletes szerszámok	mm	20x20
Lyuk kés mérete	mm	Ø20
Teljes ló	kw	13
Átlagos energiafogyasztás	kw/h	2
Orsó homlokforma		A2-5
Orsó fordulatszám	fordulat	6000
Orsó fordulatszám beállítása	fordulat	1-4500
Orsó névleges nyomatéka	Nm	35 Nm (1500 ford./perc)
Maximális rúdátmérő	mm	Ø45

Szerszámgép pontosság

Gépi pontosság, Jingfus faktor szabvány:
Fő tesztelem	Sematikus ábrája	Gyári szabvány


Orsó radiális üteme,		A külső kúp kifutásának észlelése	0.0035


X-tengely ismétlési pozíció, X		Az X-tengely ismételt pozicionálásának észlelése. Megjegyzés: Először körülbelül 50-szer jósoljon meg, hogy kiegyenlítse a hideg és a meleg motor hibáját, majd észlelje az ismételt pozicionálást.	0.003


A Z-tengely ismétlési pozíciója, Z		Ismételt pozicionálás észlelése a Z tengelyen. Megjegyzés: Először körülbelül 50-szer jósoljon meg, hogy kiegyenlítse a hideg és a meleg motor hibáját, majd észlelje az ismételt pozicionálást.	0.003


C tengely ismétlési pozíciója, C		Érzékelje a C-tengely rögzített pontjának áthelyezését, megjegyzés: először körülbelül 50-szer jósoljon meg, hogy kiegyenlítse a hideg és a meleg motor hibáját, majd észlelje az ismételt pozicionálást	20 ívmásodperc


C tengely pozíció forgó, C		Határozza meg a C-tengely véletlenszerű pozíciópontosságát, vegye figyelembe: először körülbelül 50-szer jósoljon meg, hogy kiegyenlítse a hideg és a meleg motor hibáját, majd ellenőrizze az ismételt beállításokat	72 ívmásodperc


Ha az ügyfél az X/Z/Y tengely ISO vagy VD1 pontosságát szeretné tesztelni, akkor azt a szerződés megkötésekor kell meghatározni. Az ügyfélnek a Jingfusi Factory kezdeti elfogadásával egyidejűleg kell tesztelnie ezt a tételt.
