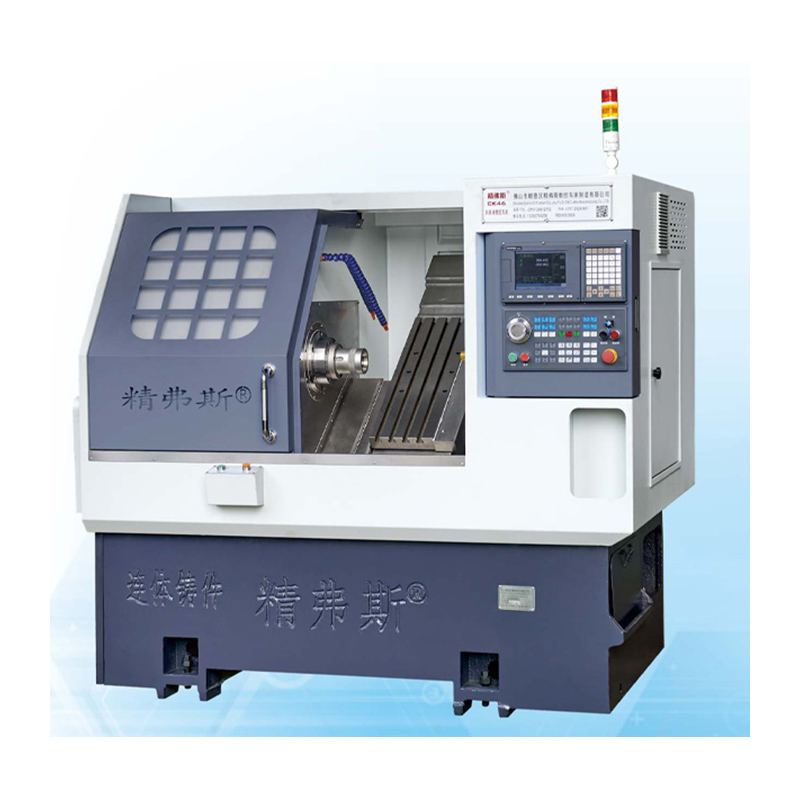

CNC ferde ágy eszterga

A Jingfusi® CNC ferde ágynemű 35 fokos ferde ágy kialakítással rendelkezik, robusztus nyomatékszerkezetgel párosítva, biztosítva a minimális deformációt is a nehéz terhelésű vágási műveletek során. Ez a ferde ágy kialakítása megkönnyíti az egyszerűsített telepítési, csere- és ellenőrzési folyamatokat. A nagy pontosságú gömbcsavarok és orsók beépítése tovább garantálja a kivételes pontosságot és a felületi fényt a megmunkálási alkalmazásokban.

Modell:CK46

Kérdés küldése

termékleírás

A CNC Slant Bed eszterga az eredeti alapon javítja és frissíti a Jingfusi® CNC -t. Az eredeti modell magas feldolgozási teljesítményének és egyszerű működésének öröklése alapján, egy teljesen zárt ferde ágy kialakítással és egy nagyobb működési helyrel fejlesztették ki. , Precíziós CNC szerszámgépek, magasabb feldolgozási sebességgel és könnyebb beállítással és karbantartással.

Termék részletei

Paraméterlista

projekt		egység	CK46	CK52	CK76
Maximális fordulási hossz		mm	350
Maximális fordulási átmérő az ágyon		mm	Ø 500
A gördeszka maximális fordulási átmérője		mm	Ø 160
Ágynemű		°	35 °
Az X/Z tengely hatékony utazása		mm	Átmérő 1000/400
X/z tengely csavar specifikációk		mm	32
X/z tengely sín specifikációk		mm	35
X/z-tengely motor teljesítménye		KW	1.3
Az x/z tengely maximális gyors mozgása		M/My	24
Szerszámgép hossza x szélesség x magasság		mm	2100x1580x1800
A teljes gép teljes súlya		Kg	2600
Kés		javítás	8
Négyszögletes késméret		mm	20x20
Kerek lyuk vágó mérete		mm	Ø20
Teljes teljesítmény		KW	13	13	16
Átlagos energiafogyasztás		Kw / h	2	2	2.5
fő tengely	Orsó vége arc formája		A2-5	A2-6	A2 -8


	Maximális orsósebesség	r/perc	6000 (4500 -ra állítva)	4200 (3500 -ra állítva)	3200 (2500 -ra állítva)
	Orsó motor teljesítménye	KW	7.5	7.5	11
	Az orsómotor névleges nyomatéka	Nm	47,8nm	47,8nm	72 nm
	Maximális rúd átmérője	mm	Ø 45	Ø 51	Ø 75

Szerszámgép -pontosság

Gépi pontosság, jingfus faktor standard ：
Fő tesztelem	Vázlatos diagram	Észlelési módszer	Gyári szabvány


Orsós radiális ütem,		Detektálja a külső kúp kifutását	0.0025


X-tengely ismételt pozíciója		Az x tengely ismételt elhelyezkedésének észlelése. MEGJEGYZÉS: Először előre jelezze, hogy körülbelül 50 -szer oldja meg a hideg motor és a forró motor hibáját, majd észlelje az ismételt pozicionálást.	0.0025


Z-tengely ismételt pozíciója		Észlelje az ismételt pozicionálást a z tengelyen. MEGJEGYZÉS: Először előre jelezze, hogy körülbelül 50 -szer oldja meg a hideg motor és a forró motor hibáját, majd észlelje az ismételt pozicionálást.	0.0025


Ha az ügyfél meg akarja tesztelni az X/Z/Y tengely ISO vagy VD1 pontosságát, akkor azt a szerződés megírásának idején kell meghatározni. Az ügyfélnek ki kell tesztelnie ezt az elemet a Jingfusi gyár kezdeti elfogadásának ugyanakkor.
