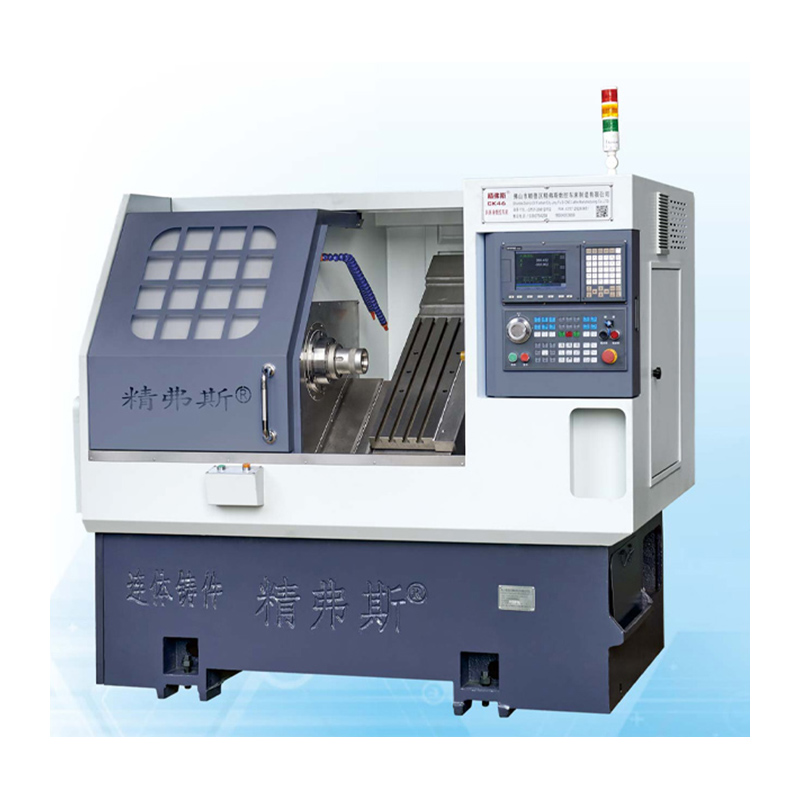

CNC ferde ágy eszterga

A Jingfusi® CNC Durvined Bed Cathe alkalmazást talál az ipari környezetben, ahol a gyártás rendkívül pontosságot és pontosságot igényel. Az ipari felhasználáson túl ezek az eszterők kielégítik a hobbisták és a kisvállalkozások tulajdonosai igényeit, amelyek olyan eszközt keresnek, amely magas testreszabási és rugalmasságot kínál a tervezési folyamatokban. Akár nagy léptékű termelési környezetben, akár kisebb méretű vállalkozásokban, a Jingfusi® CNC ferde ágy eszterga a különféle követelményekhez igazodik, a pontosság és a sokoldalúság kombinációja.

Modell:CK46

Kérdés küldése

termékleírás

A Jingfusi® CNC ferde ágy eszterga precíziós megmunkáló szerszámként kiemelkedik, amelyet aprólékosan készítettek a különféle alkatrészek előállításához, különös tekintettel a hengeres és a forgó alkatrészekre. Meghatározó jellegzetessége a ferde ágyszerkezetben rejlik, amelyet stratégiailag úgy terveztek, hogy javítsák a stabilitást és a pontosságot a megmunkálási folyamat során. Ez az innovatív formatervezés biztosítja, hogy az eszterga kiemelkedjen a pontos és kiváló minőségű eredmények elérésében, így értékes eszközt jelent a gyártási alkalmazások széles skálájához.

Gépi utazási diagram

Termék részletei

Paraméterlista

projekt		egység	CK46	CK52	CK76
Maximális fordulási hossz		mm	350
Maximális fordulási átmérő az ágyon		mm	Ø 500
A gördeszka maximális fordulási átmérője		mm	Ø 160
Ágynemű		°	35 °
Az X/Z tengely hatékony utazása		mm	Átmérő 1000/400
X/z tengely csavar specifikációk		mm	32
X/z tengely sín specifikációk		mm	35
X/z-tengely motor teljesítménye		KW	1.3
Az x/z tengely maximális gyors mozgása		M/My	24
Szerszámgép hossza x szélesség x magasság		mm	2100x1580x1800
A teljes gép teljes súlya		Kg	2600
Kés		javítás	8
Négyszögletes késméret		mm	20x20
Kerek lyuk vágó mérete		mm	Ø20
Teljes teljesítmény		KW	13	13	16
Átlagos energiafogyasztás		Kw / h	2	2	2.5
fő tengely	Orsó vége arc formája		A2-5	A2-6	A2 -8


	Maximális orsósebesség	r/perc	6000 (4500 -ra állítva)	4200 (3500 -ra állítva)	3200 (2500 -ra állítva)
	Orsó motor teljesítménye	KW	7.5	7.5	11
	Az orsómotor névleges nyomatéka	Nm	47,8nm	47,8nm	72 nm
	Maximális rúd átmérője	mm	Ø 45	Ø 51	Ø 75

Szerszámgép -pontosság

Gépi pontosság, jingfus faktor standard ：
Fő tesztelem	Vázlatos diagram	Észlelési módszer	Gyári szabvány


Orsós radiális ütem,		Detektálja a külső kúp kifutását	0.0025


X-tengely ismételt pozíciója		Az x tengely ismételt elhelyezkedésének észlelése. MEGJEGYZÉS: Először előre jelezze, hogy körülbelül 50 -szer oldja meg a hideg motor és a forró motor hibáját, majd észlelje az ismételt pozicionálást.	0.0025


Z-tengely ismételt pozíciója		Észlelje az ismételt pozicionálást a z tengelyen. MEGJEGYZÉS: Először előre jelezze, hogy körülbelül 50 -szer oldja meg a hideg motor és a forró motor hibáját, majd észlelje az ismételt pozicionálást.	0.0025


Ha az ügyfél meg akarja tesztelni az X/Z/Y tengely ISO vagy VD1 pontosságát, akkor azt a szerződés megírásának idején kell meghatározni. Az ügyfélnek ki kell tesztelnie ezt az elemet a Jingfusi gyár kezdeti elfogadásának ugyanakkor.
