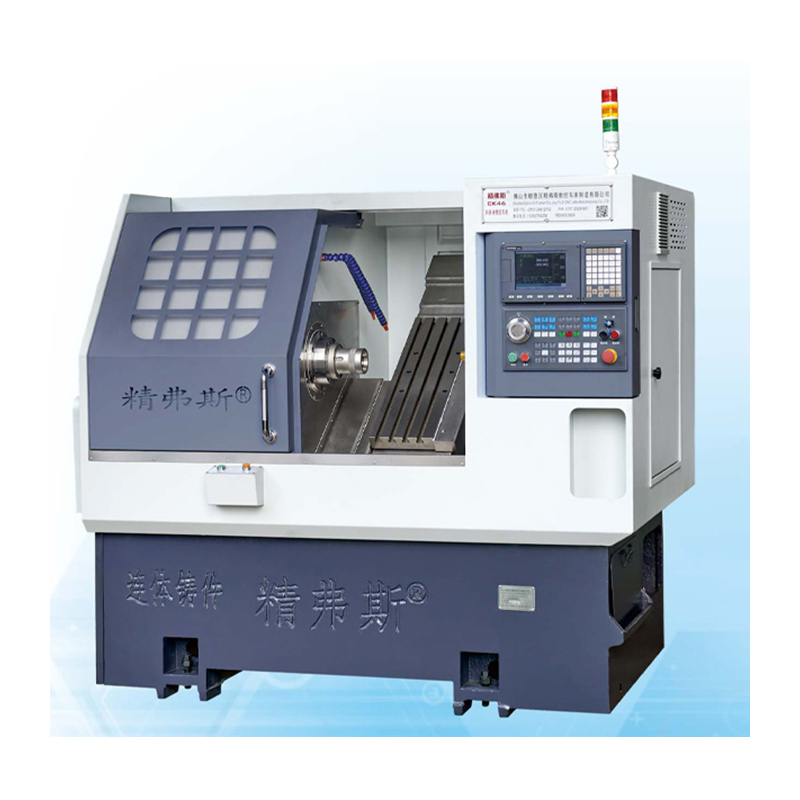

CNC ferde ágy esztergagép

A Jingfusi® kiváló minőségű CNC ferde ágynemű -gépe a kényelmes chip eltávolítás, a teljes funkciók, a kiváló teljesítmény, a nagy merevség, a nagy hatékonyság és a nagy pontosság jellemzői. Elsősorban autóalkatrészekben, vízvezeték -szelepekben, formákban és más iparágakban használják.

Modell:CK46

Kérdés küldése

termékleírás

A Jingfusi® CNC ferde ágyú esztergagépet elsősorban autóalkatrészekben, vízvezeték -szelepekben, formákban és más iparágakban használják. Ezenkívül alkalmas tengelyek, korongok és egyéb alkatrészek, komplex méretű, különféle méretű és nagy pontosságú követelményekkel történő feldolgozására is. A belső és külső körök, hornyok, kúpok, gömb alakú felületek, különféle metrikus és hüvelykes szálak és más forgó testek automatikusan befejezi a chipek feldolgozását. Az öntvények mind gyanta homokból készülnek, amelynek öregedési kezelése van, jó stabilitással, nagy szilárdsággal és jó pontossági visszatartással.

Termék részletei

Paraméterlista

projekt		egység	CK46	CK52	CK76
Maximális fordulási hossz		mm	350
Maximális fordulási átmérő az ágyon		mm	Ø 500
A gördeszka maximális fordulási átmérője		mm	Ø 160
Ágynemű		°	35 °
Az X/Z tengely hatékony utazása		mm	Átmérő 1000/400
X/z tengely csavar specifikációk		mm	32
X/z tengely sín specifikációk		mm	35
X/z-tengely motor teljesítménye		KW	1.3
Az x/z tengely maximális gyors mozgása		M/My	24
Szerszámgép hossza x szélesség x magasság		mm	2100x1580x1800
A teljes gép teljes súlya		Kg	2600
Kés		javítás	8
Négyszögletes késméret		mm	20x20
Kerek lyuk vágó mérete		mm	Ø20
Teljes teljesítmény		KW	13	13	16
Átlagos energiafogyasztás		Kw / h	2	2	2.5
fő tengely	Orsó vége arc formája		A2-5	A2-6	A2 -8


	Maximális orsósebesség	r/perc	6000 (4500 -ra állítva)	4200 (3500 -ra állítva)	3200 (2500 -ra állítva)
	Orsó motor teljesítménye	KW	7.5	7.5	11
	Az orsómotor névleges nyomatéka	Nm	47,8nm	47,8nm	72 nm
	Maximális rúd átmérője	mm	Ø 45	Ø 51	Ø 75

Szerszámgép -pontosság

Gépi pontosság, jingfus faktor standard ：
Fő tesztelem	Vázlatos diagram	Észlelési módszer	Gyári szabvány


Orsós radiális ütem,		Detektálja a külső kúp kifutását	0.0025


X-tengely ismételt pozíciója		Az x tengely ismételt elhelyezkedésének észlelése. MEGJEGYZÉS: Először előre jelezze, hogy körülbelül 50 -szer oldja meg a hideg motor és a forró motor hibáját, majd észlelje az ismételt pozicionálást.	0.0025


Z-tengely ismételt pozíciója		Észlelje az ismételt pozicionálást a z tengelyen. MEGJEGYZÉS: Először előre jelezze, hogy körülbelül 50 -szer oldja meg a hideg motor és a forró motor hibáját, majd észlelje az ismételt pozicionálást.	0.0025


Ha az ügyfél meg akarja tesztelni az X/Z/Y tengely ISO vagy VD1 pontosságát, akkor azt a szerződés megírásának idején kell meghatározni. Az ügyfélnek ki kell tesztelnie ezt az elemet a Jingfusi gyár kezdeti elfogadásának ugyanakkor.
