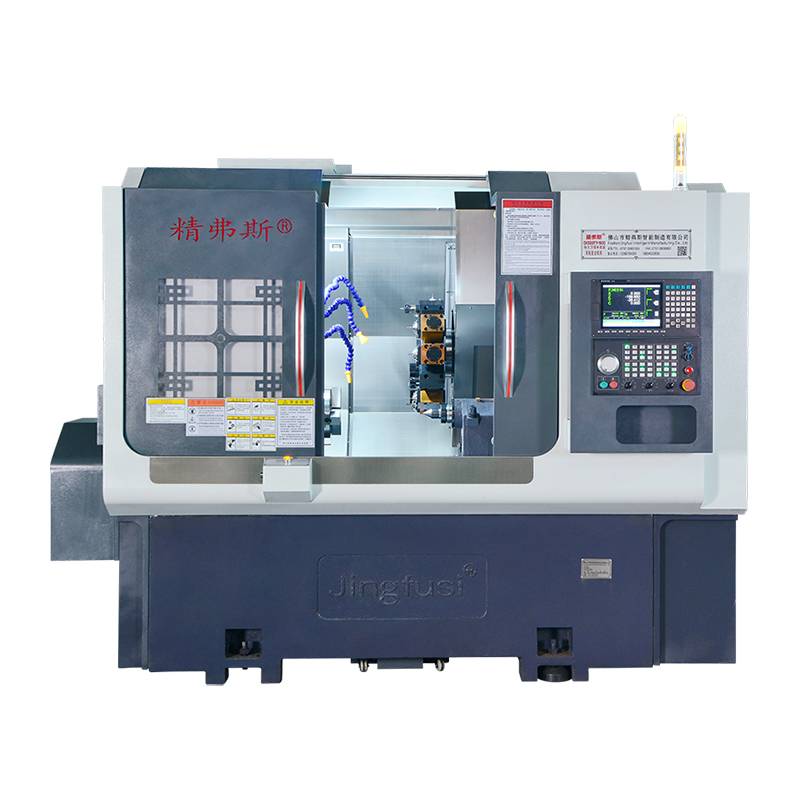

Milláló kompozit esztergagép forgatása

A Jingfusi kiváló minőségű, forgó maró -kompozit esztergagép beépít egy rugalmas orsót, amely a kialakításban kiegészítő kiegészítő mechanizmust tart, javítva a merevséget a részfeldolgozás során. A közvetlen eszközváltási rendszer kiküszöböli a bonyolult szerszámváltási programok szükségességét, és csökkenti a szerszámváltozás tétlen időt, ami hatékony feldolgozást és költségmegtakarítást eredményez a felhasználók számára. Ez az innovatív kialakítás nemcsak javítja a gép általános stabilitását a műveletek során, hanem korszerűsíti a szerszámváltási folyamatot, így a megmunkálási munkafolyamat hatékonyabb és gazdaságilag előnyösebbé teszi a felhasználók számára.

Modell:CK52DTY

Kérdés küldése

termékleírás

A Jingfusis beszállítóktól származó forgó maró -kompozit esztergagép, amely nem tartalmazza a fordulást, a maróhelyet, a fúrást, az unalmat, a megcsapolást és a különféle egyéb funkciókat egyetlen, sokoldalú eszközbe. Képes végrehajtani a vég- és az oldalsó őrlést, a fúrást, a csapást és az összetett feldolgozást, ez a gép különösen jól alkalmas bonyolult formákra és igényes precíziós specifikációkra. Kiválóan kezelheti a forgó alkatrészek átfogó feldolgozási igényeit azáltal, hogy egyetlen becsapódásban teljesíti a szükséges műveleteket vagy a legtöbb műveletet. Ez nem csak a kivételes pontosságot biztosítja, hanem javítja a hatékonyságot is, végül a megmunkálási folyamat költségcsökkentéséhez.

A Milling Composite esztergagórépének forgatásának legfontosabb jellemzői:

1. A szokatlanul tervezett elrendezés bőséges belső terekkel.

2.A nagy pontosságú, önálló orsószerkezet és egy gyors hidraulikus forgórendszer és a csúcsminőségű teljesítmény biztosítása.

3.A szerszámgép nagysebességű képességeinek grafikonja.

(

Gépi utazási diagram

Termék részletei

Paraméterlista

tétel	Esztergamodell	egység	CK52DTY	CK76DTY	CK46DTY
Feldolgozási kör	Az orsó maximális forgási átmérője	mm	Ø 700
	A külső körhossz maximális fordulása	mm	520
	Maximális rúd átmérője	mm	Ø 55	Ø 72	Ø 45
fő tengely	Maximális orsósebesség	r/perc	4200 (3500 beállítás)	3200 (2000 -es beállítás)	6000 (4500 beállítás)
	Orsófej típusa		A2 - 6	A2 -8	A2 - 5
	Orsó átmérője átmérőjű	mm	Ø 66	Ø 86	Ø 56
takarmányozás	X/z/y tengely maximális löket	mm	260/500/± 60
	90 ° -os teljesítményfej halad át az orsó közepén	mm	30
	Az x/z/y tengely maximális gyors mozgása	M/My	24 (16)/ 24 -es beállítás (16)/ 14 (8. beállítás)
	X/z/y tengely csavarrúd	mm	40
	X/z/y tengelyhenger	mm	35/45/35
Power torony	Power toronymodell (Power torony)	BMT	BMT55
	Erőfej -gyűjtemény	Az	ER32
	Rögzített szerszámtartó méret	mm	25x25
	Fúrótartó szárátmérő	mm	Ø32
elektromos gépek	Fő motor teljesítmény/nyomaték	KW / NM	11 kW/névleges 72 nm	15 kW/besorolva 98 nm	7,5 kW/besorolású 47 nm
	X/z/y tengely motor teljesítmény/nyomaték	KW / NM	Yaskawa 2,9 kW /18.6nm tótionális új generáció3,1 kW /15nm
	A torony teljesítményű fej motorjának teljesítménye/nyomatéka	KW / NM	Új generációs 3.1 kW/15NM
	A torony energiamotor maximális sebessége	r/perc	6000 (4000 beállítás), gyakori sebesség ≤4000
	Teljesítményfejű motor teljesítmény/nyomaték	KW / NM	3,1 kW/15nm
	A torony szerszámának teljesítménye/nyomatéka	KW / NM	Új generáció 1.0 kW /3.1nm
Farkas	Farkas löket	mm	520
	Maximális hidraulikus farkú löket	mm	100
	Farokállvány felső tű kúp lyuk kúpos	MK	mohs 5#
	Maximális távolság a hegy és a chuck között	mm	690
más	Orsó pozicionáló fékeszköz		Hidraulikus, opcionális programozható
	Ágynemű	°	30 ° vagy 15 °
	Szerszámgép hossza x szélesség x magasság	mm	2500x1680x1900
	A teljes gép teljes súlya	Kg	5000 kg
	Teljes teljesítmény	KW	20
	Átlagos energiafogyasztás	Kw / h	3
