Forgómilla-megmunkáló gép
  • Forgómilla-megmunkáló gép Forgómilla-megmunkáló gép

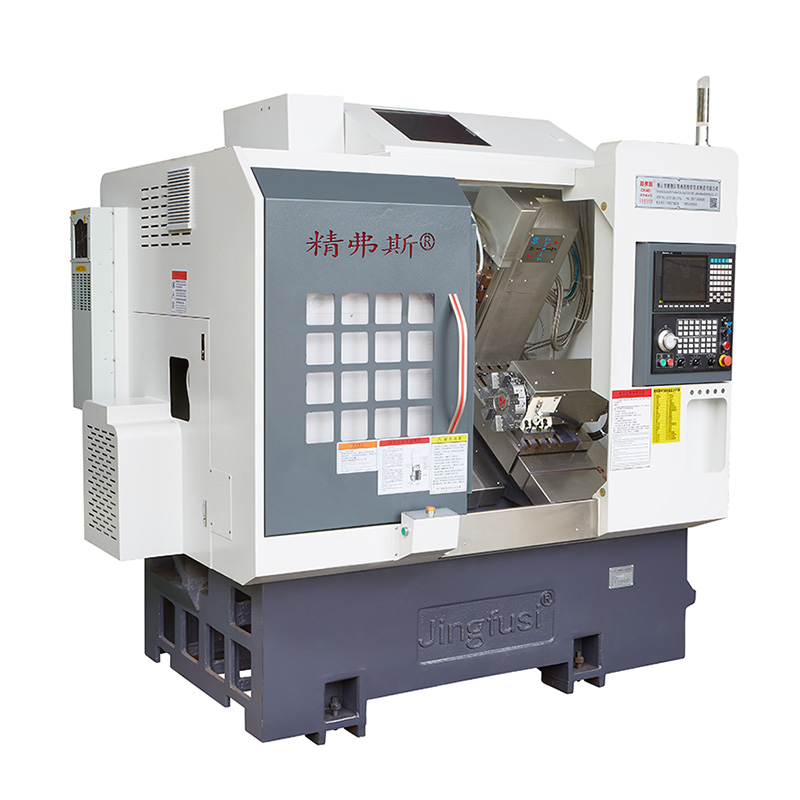

Forgómilla-megmunkáló gép

A Jingfusi® forgórész-megmunkáló gép különösen alkalmas komplex formákkal rendelkező alkatrészek, például mikro alkatrészek, mikrotengelyek, elektronikus csatlakozók, szemüvegek, órák és különféle hardver kiegészítők tömeges előállításához.
Modell:CK52-5+5+Y

Kérdés küldése

termékleírás

A forgómalom megmunkálógép nagy pontossággal és nagy hatékonysággal rendelkezik. Átválthat a vezető persely és a nem vezető persely között, a munkadarab hossza szerint megfelelő feldolgozást végezhet, és ésszerű szerkezetű. Mindhárom tengely lineáris gördülő útmutatókat használ, amelyek jó kopásállósággal és nagy pontossággal rendelkeznek. , A szervo motor által vezérelt lineáris szerszámsor szerkezete a gyors szerszámváltozás jellemzőivel rendelkezik, a CNC rendszernek teljes funkciói vannak és könnyen kezelhetők. A hüvely nélküli feldolgozás nem igényel őrlési anyagokat, és nagy sebességű és nagy pontosságú rudakat képes feldolgozni, és a fennmaradó minimális anyag csak 30 mm. Az opcionális oldalsó feldolgozó eszköz megvalósíthatja a fúrási és őrlési folyamatokat.


Gépi utazási diagram

Turn-Mill Machining Machine

Termék részletei

Turn-Mill Machining Machine

Paraméterlista

tétel tartalom egység CK46-5+5+Y CK52-5+5+Y
Feldolgozási kör Lengés az ágy fölé mm Ø 500
A külső körhossz maximális fordulása mm 320

Maximális rúd átmérője		 mm Ø 45 Ø 51 ~ 55
fő tengely Maximális orsósebesség r/perc 6000 (4000 -re állítva) 4500 (3500 -ra állítva)
Orsófej típusa
A2-5 A2-6
Orsó átmérője átmérőjű mm Ø 56 Ø 66
takarmányozás X/z/y tengely maximális löket mm 800/470/310
Az x/z/y tengely maximális gyors mozgása M/My 24 (18)/24 (18)/15 (8. beállítás)
X/z/y tengely csavarrúd mm 32/32/25
X/z/y tengelysín mm 35/35/25
Késtorony Nyolc állomás torony PC -k 8 állomás, felszerelhető dupla lyukú szerszámtartókkal, választható 12 állomással
Erőfej Energiafejű szerszám tartási forma
ER25
Maximális teljesítménysebesség r/perc 6000 (4000 -re állítva), általában a termékek feldolgozására használható 4000 -ből
Maximális beszerelési fúrás és marófej átmérője mm Ø 16
Távolság az erőfej és a tengely közötti távolságra mm 65
elektromos gépek Fő motor teljesítmény/nyomaték KW / NM 7,5 kW/47,75nm, opcionális 11kW/70,03Nm acél alkatrészekhez, 80 éves vagy annál magasabb feldolgozási kapacitással
X/z/y tengely motor teljesítmény/nyomaték KW / NM Yaskawa 1,8 kW/11,5 nm. Opcionális új generáció 2,4 kW/besorolás 11,5 nm
X/z teljesítményfej motor teljesítménye/nyomatéka KW / NM 2,4 kW/11,5 nm
Maximális teljesítménysebességű motor r/perc 5000
más Orsó pozicionáló fékeszköz
hidraulika nyomás
Ágynemű ° 35 °
Késasztal lemez hossza x szélesség mm 700x290
Szerszámgép hossza x szélesség x magasság mm 2200x1580x2000
A teljes gép teljes súlya Kg 3430
Teljes teljesítmény KW 13
Átlagos energiafogyasztás Kw / h 2

Szerszámgép -pontosság

Gépi pontosság, jingfus faktor standard ：
Fő tesztelem Vázlatos diagram Gyári szabvány
Orsó radiális üteme Turn-Mill Machining Machine Detektálja a külső kúp kifutását 0.0035
X-tengely ismételt pozíciója Turn-Mill Machining Machine Az x tengely ismételt elhelyezkedésének észlelése. MEGJEGYZÉS: Először előre jelezze, hogy körülbelül 50 -szer oldja meg a hideg motor és a forró motor hibáját, majd észlelje az ismételt pozicionálást. 0.003
Z-tengely ismételt pozíciója Turn-Mill Machining Machine
 Észlelje az ismételt pozicionálást a z tengelyen. MEGJEGYZÉS: Először előre jelezze, hogy körülbelül 50 -szer oldja meg a hideg motor és a forró motor hibáját, majd észlelje az ismételt pozicionálást. 0.003
Y-tengely ismételt pozíció Turn-Mill Machining Machine Detektálja az ismételt pozicionálást az Y tengelyen. MEGJEGYZÉS: Először előre jelezze, hogy körülbelül 50 -szer oldja meg a hideg motor és a forró motor hibáját, majd észlelje az ismételt pozicionálást. 0.004
C tengely ismétlődő helyzet Turn-Mill Machining Machine A C-tengely rögzített pontjának áthelyezésének észlelése, MEGJEGYZÉS: Először előre jelezze, hogy kb. 20 ív másodperc
C tengely helyzet forgási helyzet Turn-Mill Machining Machine  Detektálja a C-tengely véletlenszerű helyzetének pontosságát, MEGJEGYZÉS: Először előre jelezze, hogy kb. 72 ív másodperc
Power Head szorító ütés Turn-Mill Machining Machine Kúpverés 0.015
Power Head szorító ütés Turn-Mill Machining Machine
 Becsapás 0.01
Ha az ügyfél meg akarja tesztelni az X/Z/Y tengely ISO vagy VD1 pontosságát, akkor azt a szerződés megírásának idején kell meghatározni. Az ügyfélnek ki kell tesztelnie ezt az elemet a Jingfusi gyár kezdeti elfogadásának ugyanakkor.
