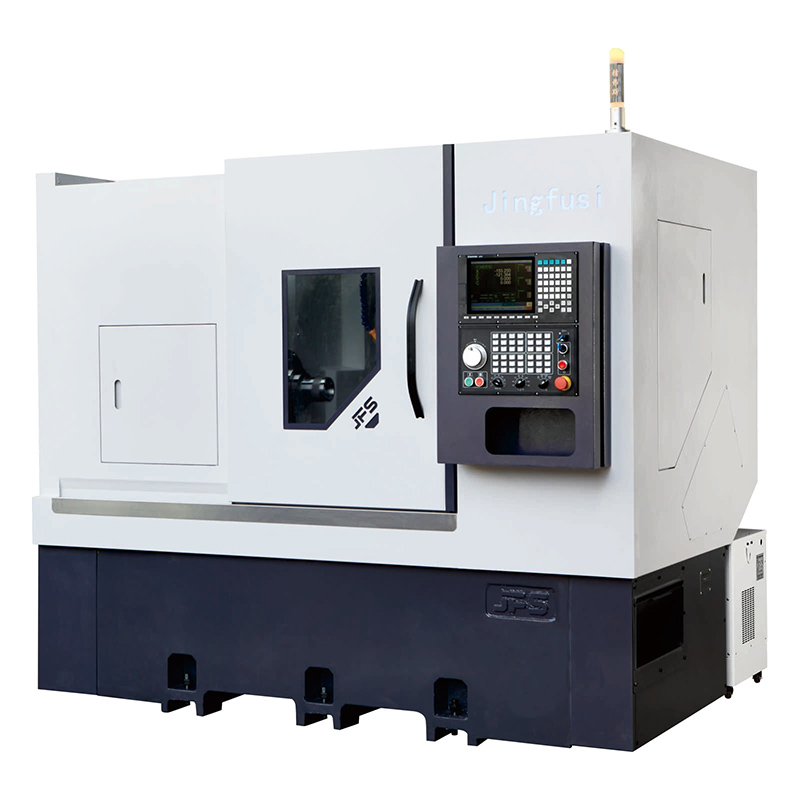

Erős tornyos CNC eszterga CK52D 76DTYW

A Jingfusi egy professzionális gyár, amely Power Turret CNC esztergagépet gyárt CK52D 76DTYW. Ez a termék stabil megmunkálási teljesítményt kínál, és sok vásárlótól pozitív visszajelzést kapott. Ez lehetővé teszi, hogy nagymértékben javítsa a munka hatékonyságát a gyakorlati alkalmazásokban, és magasabb termelékenységet biztosítson az ügyfelek számára. Kérjük, lépjen kapcsolatba velünk.

Modell:CK52D/76DTYW 8000

Kérdés küldése

termékleírás

Üdvözöljük a Power Turret CNC eszterga CK52D 76DTYW megvásárlásában a Jingfusi gyárból. A Jingfusi elkötelezett a nagy teljesítményű, költséghatékony szerszámgépek gyártása mellett.

Termék felsőbbrendűség

Ugyanolyan konfigurációs, öntési szerkezeti, öntési öregedési és összeszerelési pontossági feltételek mellett ez a termék:
A virtuális Y tengely merevebb, mint a függőleges Y tengely;
A virtuális Y tengely kereksége könnyebben állítható, mint a függőleges Y tengely;
A függőleges Y tengely mozgása könnyebben bővíthető, mint a virtuális Y tengely mozgása;
A függőleges Y tengely jobb felületminőséget érhet el, mint a virtuális Y tengely;
A függőleges Y tengelyt könnyebb programozni, mint a virtuális Y tengelyt.

Termék jellemzők

· Normál használat mellett a 0°-os teljesítményfej akár 8000 ford./perc, míg a 90°-os teljesítményfej akár 6500 ford./perc sebességgel is elfordulhat normál használat mellett.

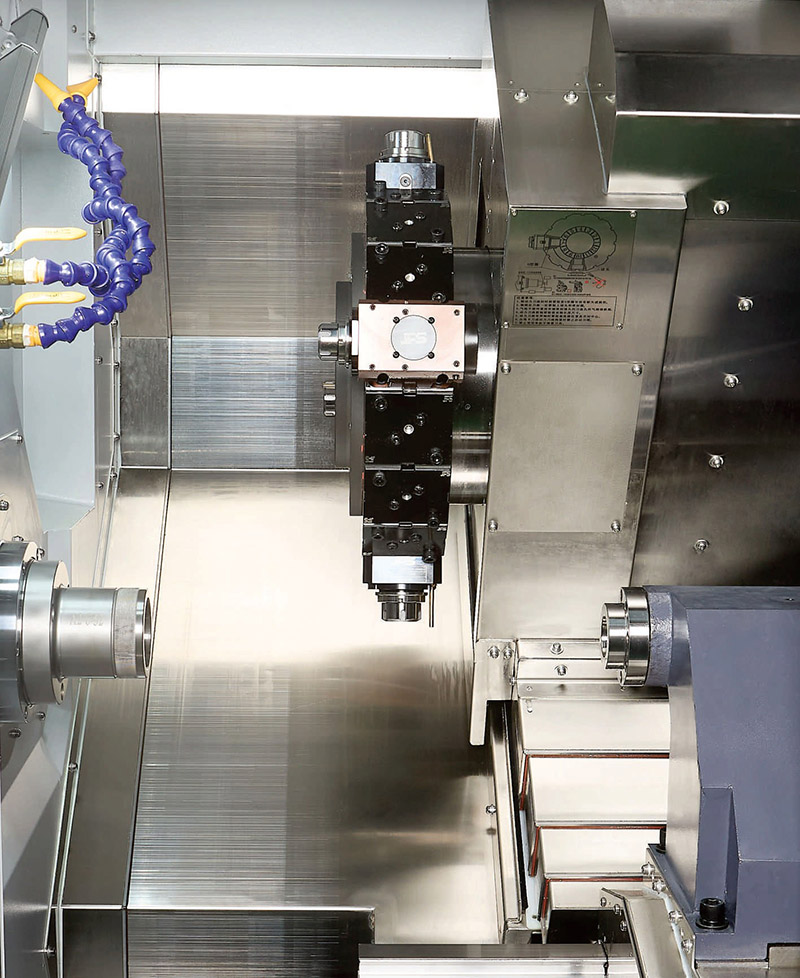

·A torony fokozat nélküli modulos átvitelt alkalmaz, ami nagymértékben csökkenti a hőforrást és biztosítja a megmunkálási pontosságot.
· Magas fényű esztergálást és marást is tud végezni, és a szerszám élettartama meghosszabbodik.
· Programozható farokszár-vezérlés ehhez a termékhez.

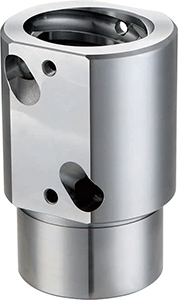

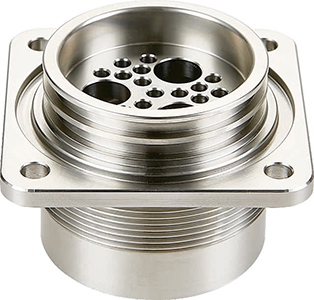

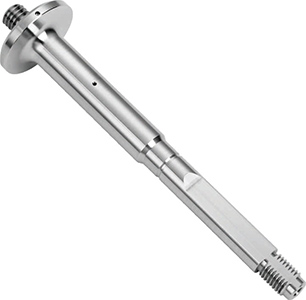

· Saját eszterga- és marási funkcióval rendelkezik összetett anyagok, például rozsdamentes acél, titánötvözet, szénacél stb. megmunkálásához.
· Integrált kialakítású oldalsó forgácsürítést és hátsó forgácsürítést alkalmazunk, amelyek tetszőlegesen telepíthetők.
·A teljes öntvény öregedéskezelése hosszú távú stabil megmunkálási teljesítményt és gépélettartamot biztosíthat.

Fő specifikáció

Eszterga modellje		egység	CK52DTYW	CK76DTYW	CK46DTYW	Remart
Feldolgozási kapacitás	Max. lengés átmérője az ágy felett	mm	Q600	Q600	Q600
	A berendezés specifikációi	mm	Q230	0230	Q230	Korong
	Max.fordulási hossz	mm	430	430	430
Orsó	Az orsó középpontja magasan földelt	mm	1150	1150	1150
	Orsó orr		A2-6	A2-8	m/my
	Orsó furat átmérője	mm	Q66	ø56	ø56
	Maximális rúdanyag átmérő	mm	051	072	045
	Maximális orsó fordulatszám	fordulat	4000	3500	4500
	Az orsómotor teljesítménye/nyomatéka	Kw/N.m	11Kw/72Nm	15Kw/143Nm	7,5Kw/47Nm	Opcionálisan beépített 11kW/60Nm/ Opcionálisan beépített 22kW/170Nm
Erőtorony	Segédberendezések	-	BMT55-16T	BMT55-16T	BMT55-16T	JFS beépített közvetlen meghajtású torony
	Turet motor teljesítmény/nyomaték	Kw/N.m	7,5Kw/22Nm	7,5KW/22 Nm	7,5KW/22 Nm
	Erős forgófejű szerszám max.seb	r/mm	8000	8000	8000	A 0° 8000 RPM-en, a 90° pedig 6500 RPM-en üzemeltethető.
X/Z/Y tengely előtolás	XIZ tengely Maxfst utazási sebesség	m/my	24	24	24
	Y tengely Max. gyors haladási sebesség	m/my	15	15	15
	X/Z/Y-tengely motorteljesítmény/nyomaték	Kw/N.m	YASKWA1.8KW/15Nm vagy SYNTEC 24KW/115Nm	YASKAMA¹8KW/115NmQ SMNTEC 24KW/115Nm	YASKAMA¹8KW/115NmQ SYNTEC 24KW/115m
	XIZN tengelyű C3-as golyós csavarok	-	32/32/40	32/32/40	32/32/40
	X/ZMY-axi görgővezető ralis	-	35/35/35	35/35/35	35/35/35
	X tengely effektív mozgás	mm	248	248	248
	Zaxis hatékony utazás	mm	460	460	460
	Y tengely effektív út	mm	112 (±56)	112 (±56)	112 (±56)
	a spindfe hrough	mm	30	30	30	2777 Carlin
Tailstock	BMT55 Power Turbo	mm	450	450	450
Tailstock	Kidobó kúpos furata	MK	hétfő 5#	Morse 5#	Morse 5#
A berendezés specifikációi	A gép nettó tömege	kg	4100	4200	4000
	A gép teljes teljesítménye	KW	24.5	28.5	21
	Gép H×Sz×M	mm	2450×1700×2000	2450×1700×2000	2450×1700×2000

A szerszámgépet folyamatosan optimalizálják; a fenti paraméterekhez kérjük, tekintse meg a szerszámgép aktuális adatait.

Választható elemek

Konfigurációs elem		CK52DTYW	CK76DTYW	CK46DTYW
Főorsó	Mechanikus orsó	●	●	●
Főorsó	Elektromos orsó	O	O	O
vezérlő	SYNTEC vezérlő	●	●	●
Előtolási tengely	Yaskawa	●	●	●
Előtolási tengely	SYNTEC	O	O	O
flush	BMT55 Power Turbo	●	●	●
flush	BMT65 Power Turbo	二	O	O
Tailstock	hétfő 5#	O	O	O
Befogás	Húzza vissza a bilincset	●	●	●
Befogás	Chuck	O	O	O
BMT55 Power Turbo	Az alkatrészek összegyűjtik az eszközt	O	O	O
	Etetőeszköz	O	O	O
	Forgács szállítószalag	O	O	O
	Automatizált robot	O	O	O
	Olajköd leválasztó	O	O	O
