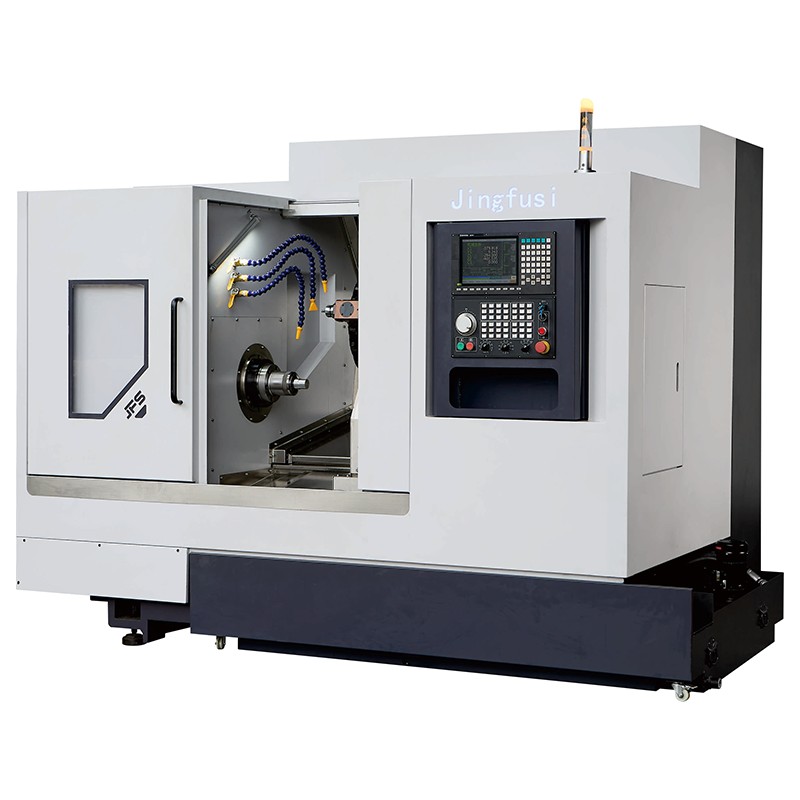

Erős toronyfejű CNC eszterga CK46 52 76DT

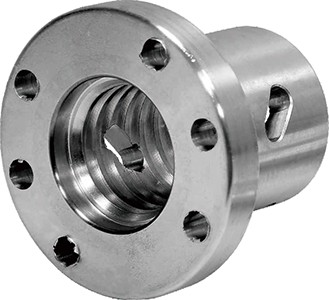

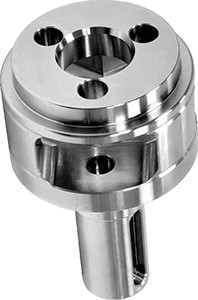

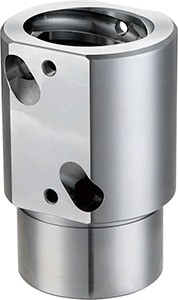

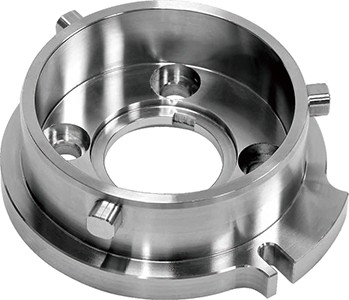

A Jingfusi kiváló minőségű Power Turret CNC esztergagépet gyárt CK46 52 76DT. A sebességváltó nélküli modulos átvitelt választjuk, amely kiküszöböli a hőforrást a forrásból, és elősegíti a megmunkálási pontosság stabil garanciáját. A gép integrálja a marási és esztergálási funkciókat, és rugalmasan képes feldolgozni olyan összetett anyagokat, mint a rozsdamentes acél, titánötvözet, szénacél stb.

Modell:CK46/52/76DT

Kérdés küldése

termékleírás

A kínai gyárból származó Jingfusi Power Turret CNC eszterga CK46 52 76DT két nagy teljesítményű erőfejjel van felszerelve, a 0°-os teljesítményfej maximális sebessége normál munkakörülmények között elérheti a 8000 RPM-et, a 90°-os teljesítményfej pedig a 6500 RPM-et.

Termék jellemzők

A következetes forma, az öntésszervezés, az öregedéskezelés és az összeszerelés pontossága mellett a virtuális Y tengelynek és a függőleges Y tengelynek megvannak a maga előnyei: jobb a virtuális Y tengely merevsége, a kerekség beállítása gondtalanabb; A függőleges Y tengely löketét könnyű meghosszabbítani, jobb a megmunkálási felület, alacsony a programozási nehézség, és gyorsan indul.

A forgácseltávolító rendszer integrált oldal- és hátoldali kialakítást alkalmaz, rugalmas telepítési módot, amely különféle gyártási forgatókönyvekhez alkalmas. Ezenkívül az egész öntvényt lágyították, vibrációs öregítést és egyéb többcsatornás folyamatkezelést végeztek, hogy biztosítsák a berendezés hosszú távú stabil működését és hatékonyan meghosszabbítsák az egész gép élettartamát.

Fő specifikáció

Eszterga modellje		egység	CK46DT virtuális Y	CK52DT virtuális Y	CK46DT virtuális Y	Remart
Feldolgozási kapacitás	Yaxis Max.gyors menetsebesség	mm	700	ø700	700
	A berendezés specifikációi	mm	Q300	0300	Ø300
	Max.fordulási hossz	mm	480	480	480
Orsó	orsó hidraulikus tokmány	be	6"	8”	10"
	orsó középső magassága a talajtól	mm	1050	1050	1050
	Orsó orr	-	m/my	A2-6	A2-8
	Orsó furat átmérője	mm	Ø56	066	ø56
	Maximális rúdanyag átmérő	mm	Ø45	051	072
	Maximális orsó fordulatszám	fordulat	4500	4000	2000
	Az orsómotor teljesítménye/nyomatéka	Kw/N.m	7,5Kw/47N.m	22Kw/170N.m	22Kw/170N.m
	Segédberendezések		BMT45-16T	BMT55-16T	BMT55-16T
Erőtorony	óra motor maximális fordulatszáma teljesítmény/orgu	Kw/N.m7	7.5KW/22N.mor 11KW/42Nm	7.5Kw/22N.mor 11KW/42Nm	75Kw/22Nmor 1KW/42Nm
Erőtorony	Erős forgófejű szerszám max.seb	r/mm	8000 vagy 6000	8000 vagy 6000	8000 vagy 6000
X/Z/Y tengely előtolás	×ZN tengely Max.gyors haladási sebesség	m/my	24	24	24
	×ZY-xis motorteljesítmény/nyomaték	Kw/N.m	3,1 KW/15 Nm	3,1 KW/15 Nm	3,1 KW/15 Nm
	×ZY tengelyű C3-grad bll csavarok	-	32/40/40	32/40/40	32/40/40
	×/Z/Y tengelyű görgős vezetősínek	-	35/45/45	35/45/45	35/45/45
	Xaxis effektív út	mm	500	500	500
	Z tengely hatásos mozgás	mm	530	530	530
	Interpoláció Y-tengely effektív út	mm	+48,-52	+48,-52	+48,-52
	Az interpolációs Y-tengely 90°-os teljesítményfeje áthalad az orsó középpontján	mm	60	70	70
A berendezés specifikációi	A gép nettó tömege	kg	5000	5000	5100
	A gép teljes teljesítménye	KW	34	37	37
	Gép H×Sz×M	mm	2600×2050×2040	2600 × 2050 × 2040	2600 × 2050 × 2040

A szerszámgépet folyamatosan optimalizálják; a fenti paraméterekhez kérjük, tekintse meg a szerszámgép aktuális adatait.

Választható elemek

Konfigurációs elem		CK46DT virtuális Y	CK52DT virtuális Y	CK46DT virtuális Y
Főorsó	Mechanikus orsó	●	●	●
Főorsó	Elektromos orsó	O	O	O
vezérlő	SYNTEC vezérlő	●	●	●
Előtolási tengely	Yaskawa	O	O	O
Előtolási tengely	SYNTEC	●	●	●
Turrett	Közvetlen meghajtású, nagy sebességű erőtorony	●	●	●
	Tajvan Maikun power turet	O	O	O
	Német Paitech erőtorony	O	O	O
Befogás	Húzza vissza a bilincset	●	●	●
Befogás	Chuck	O	O	O
Segédberendezések	Az alkatrészek összegyűjtik az eszközt	O	O	O
	Etetőeszköz	O	O	O
	Forgács szállítószalag	O	O	O
	Automatizált robot	O	O	O
	Olajköd leválasztó	O	O	O
