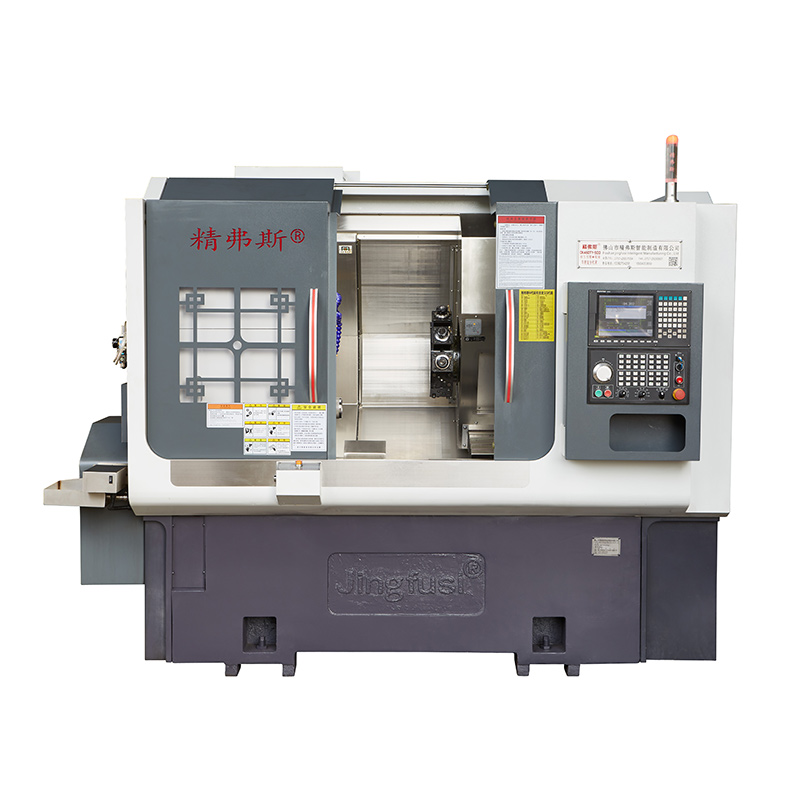

Többfeladatos forgatás és őrlés CNC gép

Bemutatjuk a többfeladatos forgatást és a CNC-gépet-ez a tökéletes megoldás a nagy pontosságú és hatékonyságú komplex alkatrészek megmunkálásához. Ez a CNC Turching és Milling Centers úgy épül, hogy mind a fordulási, mind az őrlési műveleteket kezelje, így sokoldalú kiegészítésként szolgálhat minden CNC üzlethez.

Modell:CK46DTY

Kérdés küldése

termékleírás

A multitasking CNC eszterga egyik legfontosabb jellemzője, hogy képes több műveletet végrehajtani egyetlen munkadarabon, ami jelentősen csökkenti a beállítási időt és növeli a termelékenységet. Fejlett CNC rendszere minden alkalommal biztosítja a következetes és pontos eredményeket, így ideális választás a nagy volumenű gyártáshoz.

A többfeladatos forgatás és az őrlési CNC gép sokféle anyagot képes kezelni, a műanyagoktól a fémekig és a kettőig. Robusztus felépítése biztosítja a kivételes tartósságot és a tartós teljesítményt, míg ergonómikus kialakítása megkönnyíti a működtetést és a karbantartást.

Ez a CNC Multitask Mill fordulógép számos szabványos és opcionális funkcióval rendelkezik, amelyek megfelelnek az Ön konkrét megmunkálási igényeinek. Erőteljes orsó és fejlett vágószerszámai kivételes sebességet és pontosságot biztosítanak, míg az automatikus szerszámváltója lehetővé teszi a gyors és egyszerű szerszámváltozásokat anélkül, hogy megszakítanák a megmunkálási folyamatot.

Függetlenül attól, hogy a repülőgép, a védelem, az autóipari vagy bármely más iparág komplex alkatrészeit megmunkálja, a CNC többfeladatos forgó központ gépe a tökéletes választás. Kiváló teljesítményével, sokoldalúságával és megbízhatóságával ez a gép minden bizonnyal meghaladja az elvárásait, és segít a megmunkálási képességeinek a következő szintre történő átvitelében.

Összefoglalva: a többfeladatos forgatás és a maró CNC gép játékváltó kiegészítés minden CNC üzlethez. Páratlan teljesítményt, pontosságot és hatékonyságot kínál, így tökéletes megoldást jelent az összes megmunkálási igényéhez. Ne hagyja ki a lehetőséget, hogy vállalkozását a következő szintre vezesse-fektessen be ma az 5 tengely többfeladatos CNC gépbe!

Gépi utazási diagram

Automatic Turret Turning and Milling Machine

Termék részletei

Paraméterlista

tétel	Esztergamodell	egység	CK52DTY	CK76DTY	CK46DTY
Feldolgozási kör	Az orsó maximális forgási átmérője	mm	Ø 700
	A külső körhossz maximális fordulása	mm	520
	Maximális rúd átmérője	mm	Ø 55	Ø 72	Ø 45
fő tengely	Maximális orsósebesség	r/perc	4200 (3500 beállítás)	3200 (2000 -es beállítás)	6000 (4500 beállítás)
	Orsófej típusa		A2 - 6	A2 -8	A2 - 5
	Orsó átmérője átmérőjű	mm	Ø 66	Ø 86	Ø 56
takarmányozás	X/z/y tengely maximális löket	mm	260/500/± 60
	90 ° -os teljesítményfej halad át az orsó közepén	mm	30
	Az x/z/y tengely maximális gyors mozgása	M/My	24 (16)/ 24 -es beállítás (16)/ 14 (8. beállítás)
	X/z/y tengely csavarrúd	mm	40
	X/z/y tengelyhenger	mm	35/45/35
Power torony	Power toronymodell (Power torony)	BMT	BMT55
	Erőfej -gyűjtemény	Az	ER32
	Rögzített szerszámtartó méret	mm	25x25
	Fúrótartó szárátmérő	mm	Ø32
elektromos gépek	Fő motor teljesítmény/nyomaték	KW / NM	11 kW/névleges 72 nm	15 kW/besorolva 98 nm	7,5 kW/besorolású 47 nm
	X/z/y tengely motor teljesítmény/nyomaték	KW / NM	Yaskawa 2,9 kW /18.6nm tótionális új generáció3,1 kW /15nm
	A torony teljesítményű fej motorjának teljesítménye/nyomatéka	KW / NM	Új generációs 3.1 kW/15NM
	A torony energiamotor maximális sebessége	r/perc	6000 (4000 beállítás), gyakori sebesség ≤4000
	Teljesítményfejű motor teljesítmény/nyomaték	KW / NM	3,1 kW/15nm
	A torony szerszámának teljesítménye/nyomatéka	KW / NM	Új generáció 1.0 kW /3.1nm
Farkas	Farkas löket	mm	520
	Maximális hidraulikus farkú löket	mm	100
	Farokállvány felső tű kúp lyuk kúpos	MK	mohs 5#
	Maximális távolság a hegy és a chuck között	mm	690
más	Orsó pozicionáló fékeszköz		Hidraulikus, opcionális programozható
	Ágynemű	°	30 ° vagy 15 °
	Szerszámgép hossza x szélesség x magasság	mm	2500x1680x1900
	A teljes gép teljes súlya	Kg	5000 kg
	Teljes teljesítmény	KW	20
	Átlagos energiafogyasztás	Kw / h	3

Szerszámgép -pontosság

Gépi pontosság, jingfus faktor standard ：
Fő tesztelem	Vázlatos diagram	Észlelési módszer	Gyári szabvány


Orsó radiális üteme		Detektálja a külső kúp kifutását	0.0035


X-tengely ismételt pozíciója		Az x tengely ismételt elhelyezkedésének észlelése. MEGJEGYZÉS: Először előre jelezze, hogy körülbelül 50 -szer oldja meg a hideg motor és a forró motor hibáját, majd észlelje az ismételt pozicionálást.	0.003


Z-tengely ismételt pozíciója		Észlelje az ismételt pozicionálást a z tengelyen. MEGJEGYZÉS: Először előre jelezze, hogy körülbelül 50 -szer oldja meg a hideg motor és a forró motor hibáját, majd észlelje az ismételt pozicionálást.	0.003


Y-tengely ismételt pozíció		Detektálja az ismételt pozicionálást az Y tengelyen. MEGJEGYZÉS: Először előre jelezze, hogy körülbelül 50 -szer oldja meg a hideg motor és a forró motor hibáját, majd észlelje az ismételt pozicionálást.	0.004


C tengely ismétlődő helyzet		A C-tengely rögzített pontjának áthelyezésének észlelése, MEGJEGYZÉS: Először előre jelezze, hogy kb.	20 ív másodperc


C tengely helyzet forgási helyzet		Detektálja a C-tengely véletlenszerű helyzetének pontosságát, MEGJEGYZÉS: Először előre jelezze, hogy kb.	72 ív másodperc


Power Head szorító ütés		Kúpverés	0.015

Power Head szorító ütés		Becsapás	0.01

Ha az ügyfél meg akarja tesztelni az X/Z/Y tengely ISO vagy VD1 pontosságát, akkor azt a szerződés megírásának idején kell meghatározni. Az ügyfélnek ki kell tesztelnie ezt az elemet a Jingfusi gyár kezdeti elfogadásának ugyanakkor.
