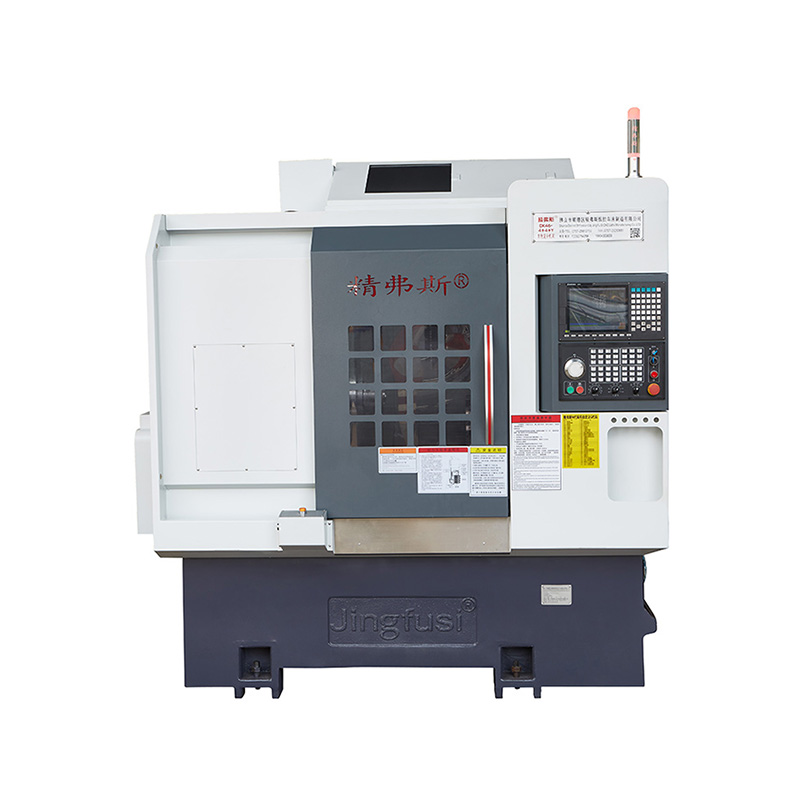

Gazdaságos forgómalom megmunkáló gép

A Jingfusi® gazdasági forgómalom megmunkálógépet egy erős orsófék-kiegészítő mechanizmussal tervezték, hogy javítsa a merevséget az alkatrészek feldolgozása során. A közvetlen szerszámváltó rendszer menti a szerszám megváltoztatásának bonyolult lépéseit, és lerövidíti a szerszámváltás futási idejét, elérve a felhasználók számára a hatékony feldolgozási és megtakarítási költségeket.

Modell:CK76DTY

Kérdés küldése

termékleírás

A Jingfusi® gazdasági forgalatti megmunkáló gép egy 3 tengelyes (X, Y, Z) több állomású számítógép, numerikusan szabályozott forduló- és őrölt vegyület eszterga. Integrálja a fordulatot, a maróságot, a fúrást, az unalmát, a csapot és az egyéb funkciókat egy eszközbe. Végezzen vég- és oldalsó őrlést, fúrást, csapást és egyéb kombinált feldolgozást. Különösen alkalmas néhány forgó alkatrész feldolgozására, amely komplex formájú és nagy pontosságú követelményekkel rendelkezik. Az összes feldolgozási lépést vagy a legtöbb feldolgozási lépést egy rögzítéssel teljesítheti. Biztosítsa a pontosságot, javítsa a hatékonyságot és csökkentse a költségeket.

Jingfusi® gépi utazási diagram

Termék részletei

Paraméterlista

tétel	Esztergamodell	egység	CK52DTY	CK76DTY	CK46DTY
Feldolgozási kör	Az orsó maximális forgási átmérője	mm	Ø 700
	A külső körhossz maximális fordulása	mm	520
	Maximális rúd átmérője	mm	Ø 55	Ø 72	Ø 45
fő tengely	Maximális orsósebesség	r/perc	4200 (3500 beállítás)	3200 (2000 -es beállítás)	6000 (4500 beállítás)
	Orsófej típusa		A2 - 6	A2 -8	A2 - 5
	Orsó átmérője átmérőjű	mm	Ø 66	Ø 86	Ø 56
takarmányozás	X/z/y tengely maximális löket	mm	260/500/± 60
	90 ° -os teljesítményfej halad át az orsó közepén	mm	30
	Az x/z/y tengely maximális gyors mozgása	M/My	24 (16)/ 24 -es beállítás (16)/ 14 (8. beállítás)
	X/z/y tengely csavarrúd	mm	40
	X/z/y tengelyhenger	mm	35/45/35
Power torony	Power toronymodell (Power torony)	BMT	BMT55
	Erőfej -gyűjtemény	Az	ER32
	Rögzített szerszámtartó méret	mm	25x25
	Fúrótartó szárátmérő	mm	Ø32
elektromos gépek	Fő motor teljesítmény/nyomaték	KW / NM	11 kW/névleges 72 nm	15 kW/besorolva 98 nm	7,5 kW/besorolású 47 nm
	X/z/y tengely motor teljesítmény/nyomaték	KW / NM	Yaskawa 2,9 kW /18.6nm tótionális új generáció3,1 kW /15nm
	A torony teljesítményű fej motorjának teljesítménye/nyomatéka	KW / NM	Új generációs 3.1 kW/15NM
	A torony energiamotor maximális sebessége	r/perc	6000 (4000 beállítás), gyakori sebesség ≤4000
	Teljesítményfejű motor teljesítmény/nyomaték	KW / NM	3,1 kW/15nm
	A torony szerszámának teljesítménye/nyomatéka	KW / NM	Új generáció 1.0 kW /3.1nm
Farkas	Farkas löket	mm	520
	Maximális hidraulikus farkú löket	mm	100
	Farokállvány felső tű kúp lyuk kúpos	MK	mohs 5#
	Maximális távolság a hegy és a chuck között	mm	690
más	Orsó pozicionáló fékeszköz		Hidraulikus, opcionális programozható
	Ágynemű	°	30 ° vagy 15 °
	Szerszámgép hossza x szélesség x magasság	mm	2500x1680x1900
	A teljes gép teljes súlya	Kg	5000 kg
	Teljes teljesítmény	KW	20
	Átlagos energiafogyasztás	Kw / h	3

Szerszámgép -pontosság

Gépi pontosság, jingfus faktor standard ：
Fő tesztelem	Vázlatos diagram	Észlelési módszer	Gyári szabvány


Orsó radiális üteme		Detektálja a külső kúp kifutását	0.0035


X-tengely ismételt pozíciója		Az x tengely ismételt elhelyezkedésének észlelése. MEGJEGYZÉS: Először előre jelezze, hogy körülbelül 50 -szer oldja meg a hideg motor és a forró motor hibáját, majd észlelje az ismételt pozicionálást.	0.003


Z-tengely ismételt pozíciója		Észlelje az ismételt pozicionálást a z tengelyen. MEGJEGYZÉS: Először előre jelezze, hogy körülbelül 50 -szer oldja meg a hideg motor és a forró motor hibáját, majd észlelje az ismételt pozicionálást.	0.003


Y-tengely ismételt pozíció		Detektálja az ismételt pozicionálást az Y tengelyen. MEGJEGYZÉS: Először előre jelezze, hogy körülbelül 50 -szer oldja meg a hideg motor és a forró motor hibáját, majd észlelje az ismételt pozicionálást.	0.004


C tengely ismétlődő helyzet		A C-tengely rögzített pontjának áthelyezésének észlelése, MEGJEGYZÉS: Először előre jelezze, hogy kb.	20 ív másodperc


C tengely helyzet forgási helyzet		Detektálja a C-tengely véletlenszerű helyzetének pontosságát, MEGJEGYZÉS: Először előre jelezze, hogy kb.	72 ív másodperc


Power Head szorító ütés		Kúpverés	0.015

Power Head szorító ütés		Becsapás	0.01

Ha az ügyfél meg akarja tesztelni az X/Z/Y tengely ISO vagy VD1 pontosságát, akkor azt a szerződés megírásának idején kell meghatározni. Az ügyfélnek ki kell tesztelnie ezt az elemet a Jingfusi gyár kezdeti elfogadásának ugyanakkor.
