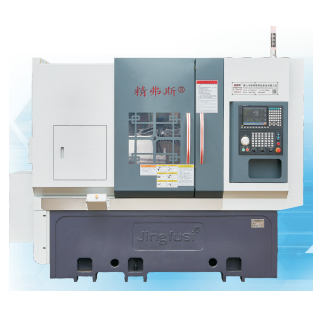

CNC torony típusú automatikus eszterga

Örömmel mutatjuk be Önt a Jingfusi® csúcskategóriás CNC torony típusú automatikus esztergaval, amelynek célja, hogy elmélyítse a kivételes termék ismereteit. Melegen üdvözöljük mind az új, mind az értékes ügyfeleinket, hogy folytathassuk velünk partnerségüket, miközben együtt törekszünk a világosabb jövőre.

Modell:CK52T-600

Kérdés küldése

termékleírás

Szívesen meghívják Önt, hogy látogassa meg a gyárunkat, és fedezze fel a legújabb, versenyképes árú és kiváló minőségű Jingfusi® CNC torony típusú automatikus esztergait, amely jelenleg nagy a kereslet. Alig várjuk a lehetőséget, hogy együttműködjünk veled.

CNC torony típusú automatikus eszterga termékek részletei

CNC torony típusú automatikus eszterga paraméterlista

projekt	Tartalom	egység	CK52T-600	CK76T-600	CK46T-600
Feldolgozási kör	Az orsó maximális forgási átmérője	mm	Ø 800
	blokktípus	mm	Ø 180 ~ 400
	Maximális fordulási hossz	mm	560
	Maximális rúd átmérője	mm	Ø 51 ~ 55	Ø 72	Ø 45
fő tengely	Orsófej típusa		A2-6	A2 -8	A2-5
	Orsó átmérője átmérőjű	mm	Ø 66	Ø 86	Ø 56
	Maximális orsósebesség	r/perc	4200	3200	6000
	Orsó beállított sebesség	r/perc	1 ~ 3500	1 ~ 2500	1 ~ 4500
takarmányozás	Az x/z tengely maximális utazása	mm	230/600
	Z-tengely hatékony löket	mm	570
	Az x/z tengely maximális gyors mozgása	M/My	24
	X/z tengely beállítása a gyors mozgáshoz	M/My	16/18
	X/z tengelyhenger csavar specifikációk	mm	40
	X/z tengelymérő specifikációk	mm	35/45
Tizenkét pozíciós szervo torony	Tizenkét pozíciós szervo torony középmagasság		100
	Késorony ellentétes széle (külső átmérő)	mm	385
	A torony középső magassága	mm	100
	A torony pengék száma	javítás	12
	A szomszédos szerszámfeldolgozás interferencia átmérője	mm	Ø180
	Rögzített szerszámtartó méret	mm	25x25
	Késtartó fogantyú átmérője	mm	Ø25
elektromos gépek	Fő motor teljesítmény/nyomaték	KW / NM	11 kW/névleges 72 nm	15 kW/besorolva 98 nm	7,5 kW/besorolású 47 nm
	X/z-tengely motor teljesítménye/nyomatéka	KW / NM	Yaskawa 1,8 kW/11,5 nm. Opcionális új generáció 2,4 kW/besorolás 11,5 nm
	A torony szerszámának teljesítménye/nyomatéka	KW / NM	Új generációs 1,0 kW/3,1nm
	Hűtőrendszer motor teljesítménye	KW	0.3
	Nagynyomású hűtő rendszer motor teljesítmény	KW	3
Farkas	Farkas löket	mm	420
	A faroklapó kidobó csapjának maximális lökése	mm	100
	Farokállvány kidobó csap meghajtó formája		Hidraulikus, erős merevség
	Farokállvány felső tű kúp lyuk kúpos	MK	A MOHS 5 #, nem lendül vagy vonul be a precíziós megmunkálás során.
	Maximális távolság a hegy és a chuck között	mm	690
más	Ágynemű	°	30 ° vagy 15 °
	Szerszámgép hossza x szélesség x magasság	mm	2500x1600x1700
	A teljes gép teljes súlya	Kg	A teljes gép teljes súlya 4500 kg, opcionális teljes súlya 3500 kg, mínusz 10000 jüan
	Teljes teljesítmény	KW	20
	Átlagos energiafogyasztás	Kw / h	3

CNC torony típusú automatikus eszterga szerszámgép pontossága

Gépi pontosság, jingfus faktor standard ：
Fő tesztelem	Vázlatos diagram	Észlelési módszer	Gyári szabvány


Orsó radiális üteme		Detektálja a külső kúp kifutását	0.0025


X-tengely ismételt pozíciója		Az x tengely ismételt elhelyezkedésének észlelése. MEGJEGYZÉS: Először előre jelezze, hogy körülbelül 50 -szer oldja meg a hideg motor és a forró motor hibáját, majd észlelje az ismételt pozicionálást.	0.0025


Z-tengely ismételt pozíciója		Észlelje az ismételt pozicionálást a z tengelyen. MEGJEGYZÉS: Először előre jelezze, hogy körülbelül 50 -szer oldja meg a hideg motor és a forró motor hibáját, majd észlelje az ismételt pozicionálást.	0.0025


Ha az ügyfél meg akarja tesztelni az X/Z/Y tengely ISO vagy VD1 pontosságát, akkor azt a szerződés megírásának idején kell meghatározni. Az ügyfélnek ki kell tesztelnie ezt az elemet a Jingfusi gyár kezdeti elfogadásának ugyanakkor.
