CNC forgó maró -összetett megmunkáló központ

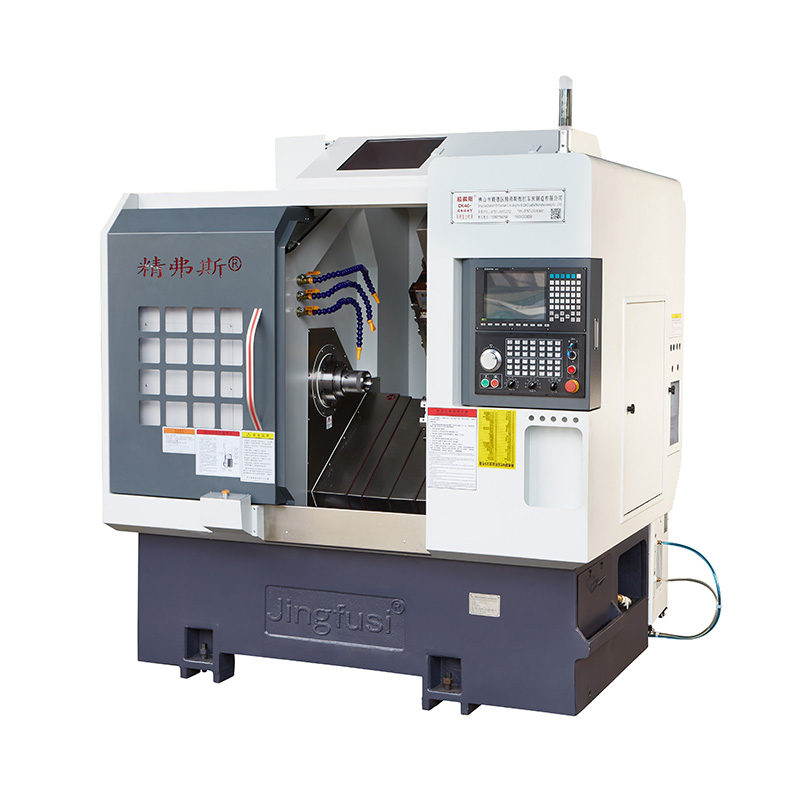

A CNC forgó maró -összetett megmunkáló központ ideális bonyolult és nagyon pontos forgó alkatrészek gyártásához. Ez lehetővé teszi a megmunkálási műveletek többségének, ha nem mindegyikének befejezését egyetlen beállításban. Ez nemcsak garantálja a pontosságot, hanem javítja a termelékenységet és a költséghatékonyságot is.

Modell:CK46-4+4+Y

Kérdés küldése

termékleírás

A CNC forgó maró -összetett megmunkáló központ jellemzői:

Minimalizált szorítás: Csökkenti a többszörös szorító műveletek szükségességét, javítva mind a hatékonyságot, mind a pontosságot.

Gyors szerszámváltozások: Támogatja a nagysebességű szerszámváltozásokat, egyszerűsítve a szerszám elrendezését a kényelmesebb megmunkálás érdekében.

Átfogó megmunkálás: Számos funkciót kínál a végfelületek és oldalak kompozit feldolgozásának megkönnyítésére, lehetővé téve a sokoldalú megmunkálási képességeket.

Gépi utazási diagram

CNC Turning Milling Compound Machining Center

Termék részletei

Paraméterlista

tétel	Esztergamodell	egység	CK46-4+4+Y	CK52-4+4+Y
Feldolgozási kör	Lengés az ágy fölé	mm	Ø 500
	A külső körhossz maximális fordulása	mm	320
	Maximális rúd átmérője	mm	Ø 45	Ø 51 ~ 55
fő tengely	Orsófej típusa		A2-5	A2-6

	Orsó átmérője átmérőjű	mm	Ø 56	Ø 66
	Maximális orsósebesség	r/perc	6000 (4500 -ra állítva)	4500 (3500 -ra állítva)
takarmányozás	Az x/z/y tengely hatékony utazása	mm	800/470/260

	Az x/z/y tengely maximális gyors mozgása	M/My	24 (18)/24 (18)/15 (8. beállítás)
	X/z/y tengely csavarrúd	mm	32/32/25
	X/z/y tengelysín	mm	35/35/25
Késtorony	Nyolc állomás torony	PC -k	8 állomás, felszerelhető dupla lyukú szerszámtartókkal, választható 12 állomással
Erőfej	Energiafejű szerszám tartási forma		ER25


	Tápegység	PC -k	Z-tengely 4+X-tengely 4, 4 további rögzített szerszámtartót telepítve
	Maximális teljesítménysebesség	r/perc	6000 (4000 -re állítva), általában a termékek feldolgozására használható 4000 -ből
	Távolság az erőfej és a tengely közötti távolságra	mm	65
elektromos gépek	Fő motor teljesítmény/nyomaték	KW / NM	Új generáció 7,5 kW, 47,75 nm. A 80 feletti feldolgozási kapacitással rendelkező acél alkatrészek opcionálisan 11 kW, 70,03 nm -rel felszerelhetők

	X/z/y tengely motor teljesítmény/nyomaték	KW / NM	1,3 kW/8,39nm
	X/z teljesítményfej motor teljesítménye/nyomatéka	KW / NM	1,7 kW/8nm
	Maximális teljesítménysebességű motor	r/perc	5000
más	Orsó pozicionáló fékeszköz		hidraulika nyomás


	Ágynemű	°	35 °
	Szerszámgép hossza x szélesség x magasság	mm	2200x1580x1900
	A teljes gép teljes súlya	Kg	3430
	Teljes teljesítmény	KW	13
	Átlagos energiafogyasztás	Kw / h	2

Szerszámgép -pontosság

Gépi pontosság, jingfus faktor standard ：
Fő tesztelem	Vázlatos diagram	Gyári szabvány


Orsó radiális üteme		Detektálja a külső kúp kifutását	0.0035


X-tengely ismételt pozíciója		Az x tengely ismételt elhelyezkedésének észlelése. MEGJEGYZÉS: Először előre jelezze, hogy körülbelül 50 -szer oldja meg a hideg motor és a forró motor hibáját, majd észlelje az ismételt pozicionálást.	0.003


Z-tengely ismételt pozíciója		Észlelje az ismételt pozicionálást a z tengelyen. MEGJEGYZÉS: Először előre jelezze, hogy körülbelül 50 -szer oldja meg a hideg motor és a forró motor hibáját, majd észlelje az ismételt pozicionálást.	0.003


Y-tengely ismételt pozíció		Detektálja az ismételt pozicionálást az Y tengelyen. MEGJEGYZÉS: Először előre jelezze, hogy körülbelül 50 -szer oldja meg a hideg motor és a forró motor hibáját, majd észlelje az ismételt pozicionálást.	0.004


C tengely ismétlődő helyzet		A C-tengely rögzített pontjának áthelyezésének észlelése, MEGJEGYZÉS: Először előre jelezze, hogy kb.	20 ív másodperc


C tengely helyzet forgási helyzet		Detektálja a C-tengely véletlenszerű helyzetének pontosságát, MEGJEGYZÉS: Először előre jelezze, hogy kb.	72 ív másodperc


Power Head szorító ütés		Kúpverés	0.015

Power Head szorító ütés		Becsapás	0.01

Ha az ügyfél meg akarja tesztelni az X/Z/Y tengely ISO vagy VD1 pontosságát, akkor azt a szerződés megírásának idején kell meghatározni. Az ügyfélnek ki kell tesztelnie ezt az elemet a Jingfusi gyár kezdeti elfogadásának ugyanakkor.
